Trail Zone Midbay hänvisningsarmatur TWSC592WAC

Ladda ner PDF

Escap LED-nödljusarmatur med 1 h kondensatordrift och trådlös övervakning och Lumi Test självtestfunktion

Teknoware Trail är en elegant nödbelysningsarmatur, som är lätt att montera på en ljus skena. Tack vare sin unika design är den lämplig för montering på vanlig belysningsskena. Armaturen kan också monteras i taket utan skena. Trail har ett modernt och strömlinjeformat utseende så att det smälter in i omgivningen och arkitekturen. Trails breda produktfamilj och optikutbud erbjuder många alternativ som passar olika användningsområden och system.
Trail Zone Midbay ger en bred, jämn ljusbild som effektivt lyser upp öppna utrymmen.

icon-AaltoControl
1 h
icon-ce
EN 1838
EN 60598_2_22
icon-Escap
850 °C
20
icon-LED
icon-LumiTest
220-240 V 50/60 Hz AC
icon-ProtectionClassI
9003
icon-Through-wiring
ProduktkodTWSC592WACSähkönumero (FI)4148518
E-nummer (SE)NejGTIN6438045025438
Tullkod94056180Vikt1,60 kg
Mått46,50 × 8,00 × 4,80 cmAalto ControlJa
Drifttid (h)1 hStommmaterialmetal
CE Mark (SE)JaFärgRAL9003 (Signal white)
Elektrisk montage3 x 2,5 mm²EN 1838Ja
EN 60598-2-22JaEscapJa
ETIM class[EC001957]Glödtrådstest för plastikkomponent (°C)850
IP-klassIP20LjuskällaLED
Lumi TestJaLjusflöde (lm)105
Max inmatningseffekt VA3 VAMontageTak, Skena, Yt
Nominell anslutningsspänning220-240 V, 50/60 Hz ACSkyddsklassI
Temperature Range Min - Max (°C) (SE)-25...+35ÖverkopplingsbarJa
ProduktkodTWSC592WAC
Sähkönumero (FI)4148518
E-nummer (SE)Nej
GTIN6438045025438
Tullkod94056180
Vikt1,60 kg
Mått46,50 × 8,00 × 4,80 cm
Aalto ControlJa
Drifttid (h)1 h
Stommmaterialmetal
CE Mark (SE)Ja
FärgRAL9003 (Signal white)
Elektrisk montage3 x 2,5 mm²
EN 1838Ja
EN 60598-2-22Ja
EscapJa
ETIM class[EC001957]
Glödtrådstest för plastikkomponent (°C)850
IP-klassIP20
LjuskällaLED
Lumi TestJa
Ljusflöde (lm)105
Max inmatningseffekt VA3 VA
MontageTak, Skena, Yt
Nominell anslutningsspänning220-240 V, 50/60 Hz AC
SkyddsklassI
Temperature Range Min - Max (°C) (SE)-25...+35
ÖverkopplingsbarJa

Måttritningar

Måttritning

Ljusfördelningsdiagram

Nödbelysning för öppna ytor (takmontage)

  • 0,5 lux-tabell för öppna ytor, enlig normen EN 1838, 0,5 m område på sidorna är beräknat i tabellen.
  • Beräkningsplan 0,02 m, mätresultat i batteridrift.

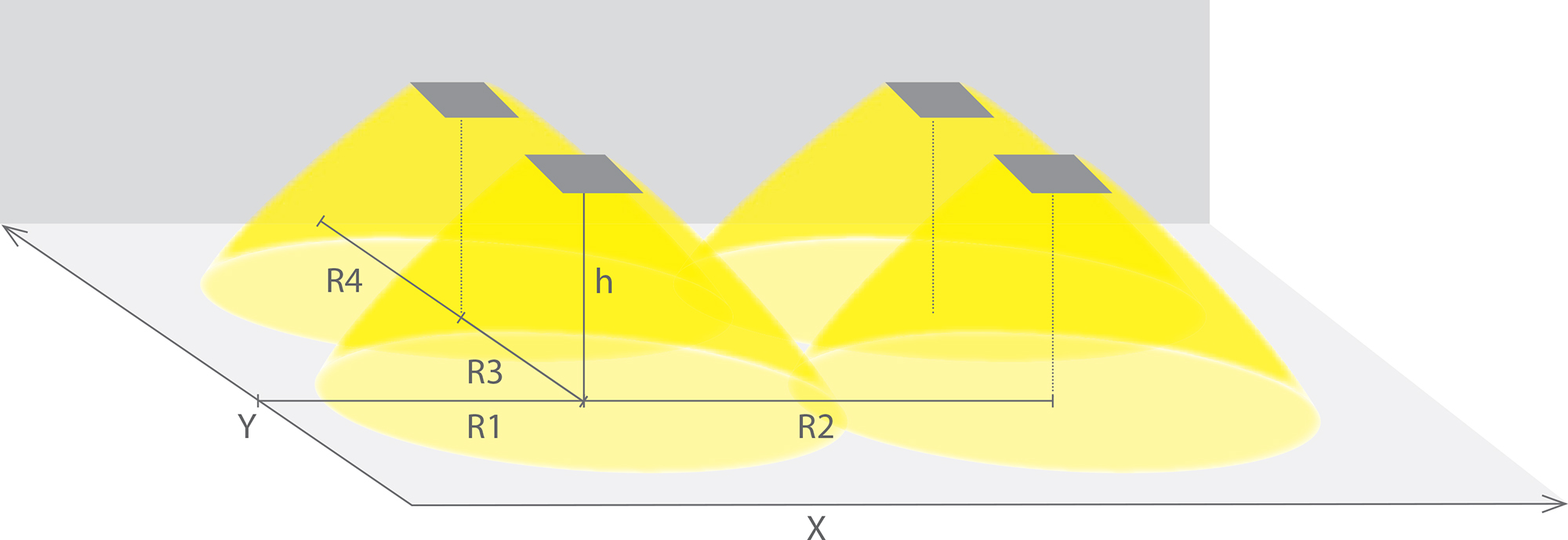

R1 avstånd från vägg (X-axel)
R2 Avstånd mellan armaturerna (X-axel)
R3 Avstånd mellan armaturerna (Y-axel)
R4 Avstånd från vägg (Y-axel)

Nödbelysning för öppna ytor (takmontage)

Montagehöjd (m)Lux nivå under armaturen (lx)R1 (m)R2 (m)R3 (m)R4 (m)
--0.5 lx0.5 lx0.5 lx0.5 lx
2.5112.5552.5
37.52.5552.5
443663
623.5883.5
813.5883.5
Nödbelysning för öppna ytor (takmontage)

  • 0,5 lux-tabell för öppna ytor, enlig normen EN 1838, 0,5 m område på sidorna är beräknat i tabellen.
  • Beräkningsplan 0,02 m, mätresultat i batteridrift.
R1 avstånd från vägg (X-axel)
R2 Avstånd mellan armaturerna (X-axel)
R3 Avstånd mellan armaturerna (Y-axel)
R4 Avstånd från vägg (Y-axel)

Nödbelysning för öppna ytor (takmontage)

Montagehöjd (m)Lux nivå under armaturen (lx)R1 (m)R2 (m)R3 (m)R4 (m)
--0.5 lx0.5 lx0.5 lx0.5 lx
2.51125.51
37.525.51
44361
6238.51

Nedladdningar och datablad

FilnamnLadda
ProduktkortLadda
Allmän information om montering av Teknoware armaturerLadda
Installationsanvisning Trail - VOT116Ladda
