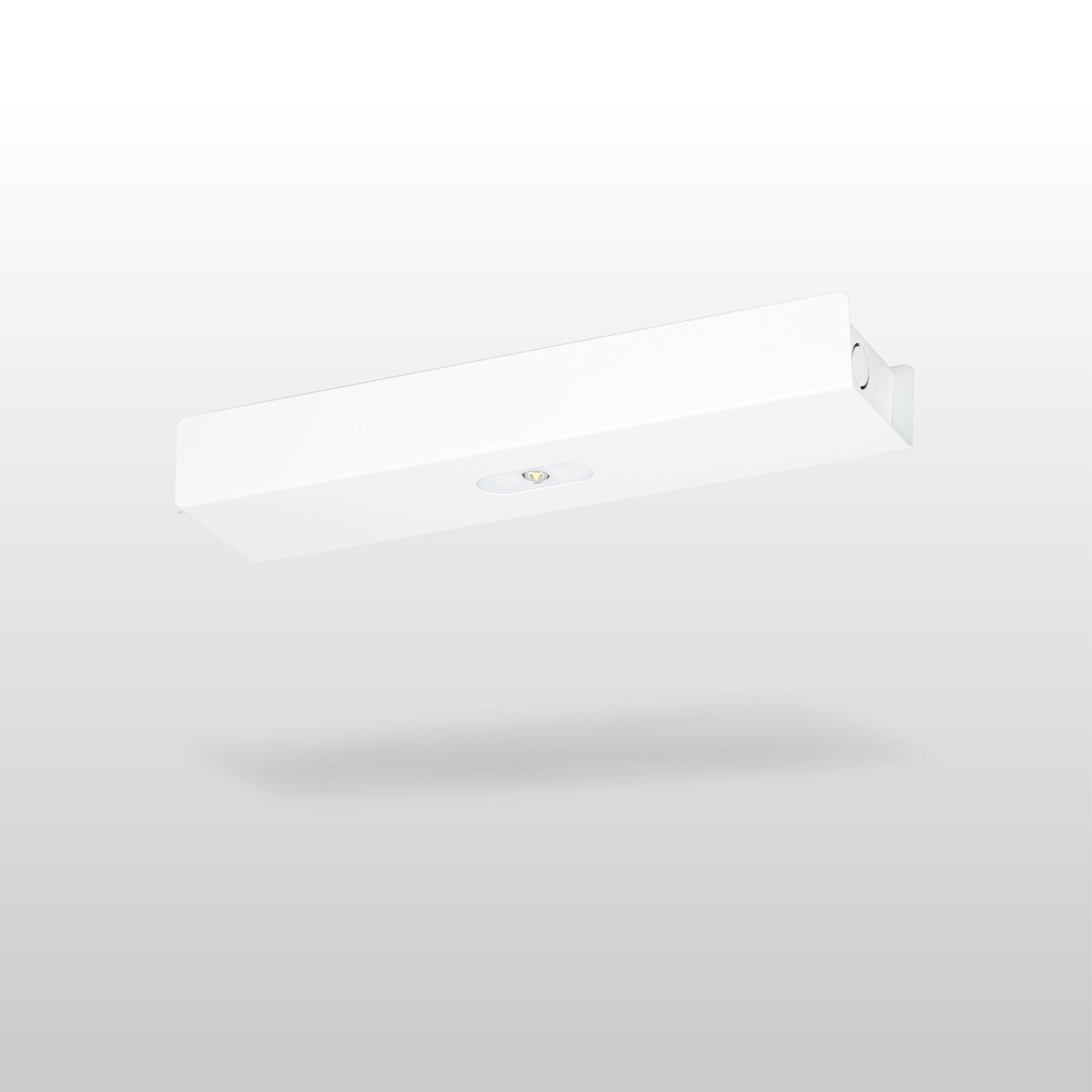

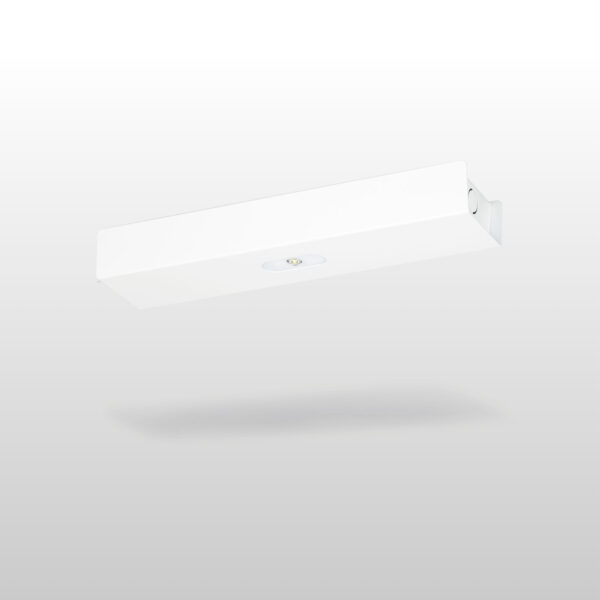

Trail Zone Lowbay hänvisningsarmatur TWTC271W
24-230 V centralmatade nödljusarmatur
Teknoware Trail är en elegant nödbelysningsarmatur, som är lätt att montera på en ljus skena. Tack vare sin unika design är den lämplig för montering på vanlig belysningsskena. Armaturen kan också monteras i taket utan skena. Trail har ett modernt och strömlinjeformat utseende så att det smälter in i omgivningen och arkitekturen. Trails breda produktfamilj och optikutbud erbjuder många alternativ som passar olika användningsområden och system.
Trail Zone Lowbay är särskilt lämpad för utrymmen med låga takhöjder. Armaturen ger en bred, jämn ljusbild som effektivt lyser upp öppna utrymmen.
| Produktkod | TWTC271W | Sähkönumero (FI) | 4244190 | |
|---|---|---|---|---|
| E-nummer (SE) | Nej | GTIN | 6438045025155 | |
| Tullkod | 94056180 | Vikt | 0,90 kg | |
| Mått | 34,50 × 8,00 × 4,80 cm | Stommmaterial | metal | |
| CE Mark (SE) | Ja | Färg | RAL9003 (Signal white) | |
| Elektrisk montage | 2 x 2,5 mm² (24 V), 3 x 2,5 mm² (230 V) | EN 1838 | Ja | |
| EN 60598-2-22 | Ja | ETIM class | [EC001957] | |
| Glödtrådstest för plastikkomponent (°C) | 650 | IP-klass | IP20 | |
| Ljuskälla | LED | Ljusflöde (lm) | 255 | |
| Max inmatningseffekt VA | 7,5 VA (24 V), 11 VA (230 V) | Max inmatningseffekt W | 4 W (24 V), 4 W (230 V) | |
| Montage | Tak, Skena, Yt | Nominell anslutningsspänning | 24-230 V, 50/60 Hz AC, DC | |
| Skyddsklass | III (24 V), I (230 V) | Temperature Range Min - Max (°C) (SE) | -30...+50 | |
| Överkopplingsbar | Ja |
| Produktkod | TWTC271W |
|---|---|
| Sähkönumero (FI) | 4244190 |
| E-nummer (SE) | Nej |
| GTIN | 6438045025155 |
| Tullkod | 94056180 |
| Vikt | 0,90 kg |
| Mått | 34,50 × 8,00 × 4,80 cm |
| Stommmaterial | metal |
| CE Mark (SE) | Ja |
| Färg | RAL9003 (Signal white) |
| Elektrisk montage | 2 x 2,5 mm² (24 V), 3 x 2,5 mm² (230 V) |
| EN 1838 | Ja |
| EN 60598-2-22 | Ja |
| ETIM class | [EC001957] |
| Glödtrådstest för plastikkomponent (°C) | 650 |
| IP-klass | IP20 |
| Ljuskälla | LED |
| Ljusflöde (lm) | 255 |
| Max inmatningseffekt VA | 7,5 VA (24 V), 11 VA (230 V) |
| Max inmatningseffekt W | 4 W (24 V), 4 W (230 V) |
| Montage | Tak, Skena, Yt |
| Nominell anslutningsspänning | 24-230 V, 50/60 Hz AC, DC |
| Skyddsklass | III (24 V), I (230 V) |
| Temperature Range Min - Max (°C) (SE) | -30...+50 |
| Överkopplingsbar | Ja |
Måttritningar
Ljusfördelningsdiagram

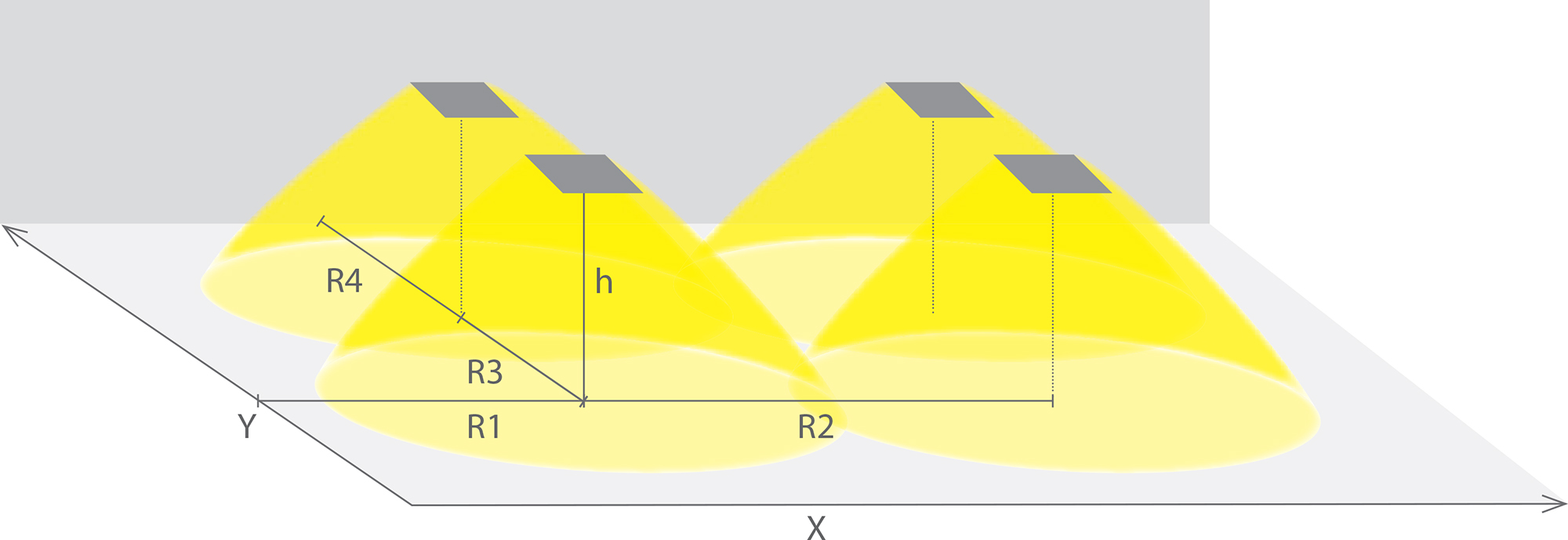

- 0,5 lux-tabell för öppna ytor, enlig normen EN 1838, 0,5 m område på sidorna är beräknat i tabellen.
- Beräkningsplan 0,02 m, mätresultat i batteridrift.
R1 avstånd från vägg (X-axel)
R2 Avstånd mellan armaturerna (X-axel)
R3 Avstånd mellan armaturerna (Y-axel)
R4 Avstånd från vägg (Y-axel)
Nödbelysning för öppna ytor (takmontage)
| Montagehöjd (m) | Lux nivå under armaturen (lx) | R1 (m) | R2 (m) | R3 (m) | R4 (m) |
| - | - | 0.5 lx | 0.5 lx | 0.5 lx | 0.5 lx |
| 2.5 | 4.3 | 5.5 | 10 | 10 | 5.5 |
| 4 | 1.9 | 6 | 11 | 11 | 6 |
| 6 | 1.6 | 6 | 11 | 11 | 6 |

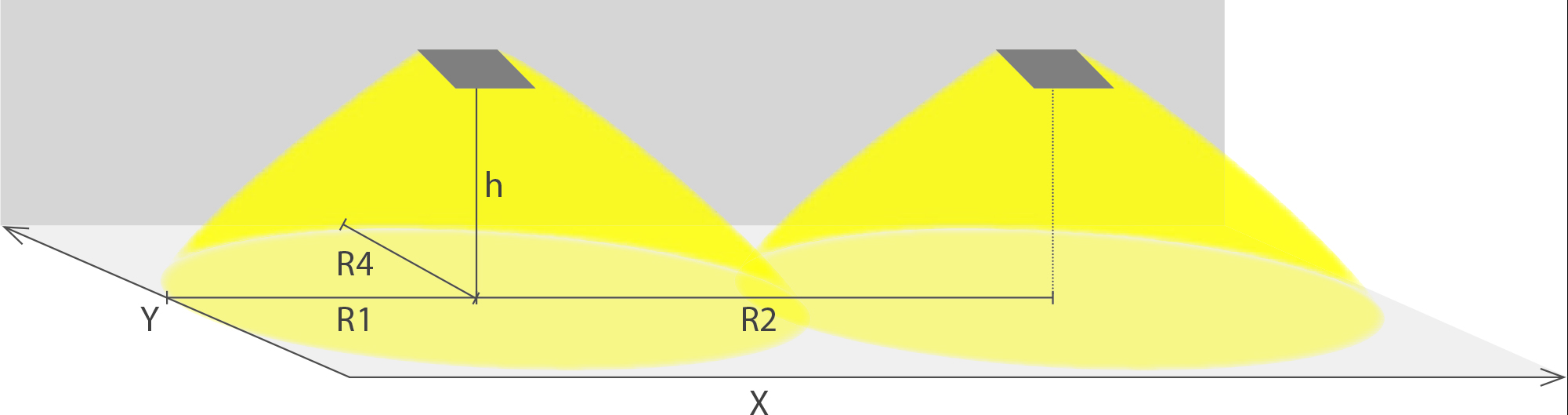

- 1 lux-tabell för utrymningsvägar i mittlinje, enlig normen EN 1838
- Beräkningsplan 0,02 m, mätresultat i batteridrift.
R1 avstånd från vägg (X-axel)
R2 Avstånd mellan armaturerna (X-axel)
R4 Avstånd från vägg (Y-axel)
Nödbelysning för utrymningsväg (takmontage)
| Montagehöjd (m) | Lux nivå under armaturen (lx) | R1 (m) | R2 (m) | R4 (m) |
| - | - | 1 lx | 1 lx | 1 lx |
| 2.5 | 4.3 | 5 | 11 | 1 |
| 4 | 1.7 | 4 | 14 | 1 |
