Trail Zone Lowbay hänvisningsarmatur TWSC292WM

Ladda ner PDF

Escap LED-nödljusarmatur med 1 h kondensatordrift och Lumi Test självtestfunktion

Teknoware Trail är en elegant nödbelysningsarmatur, som är lätt att montera på en ljus skena. Tack vare sin unika design är den lämplig för montering på vanlig belysningsskena. Armaturen kan också monteras i taket utan skena. Trail har ett modernt och strömlinjeformat utseende så att det smälter in i omgivningen och arkitekturen. Trails breda produktfamilj och optikutbud erbjuder många alternativ som passar olika användningsområden och system.
Trail Zone Lowbay är särskilt lämpad för utrymmen med låga takhöjder. Armaturen ger en bred, jämn ljusbild som effektivt lyser upp öppna utrymmen.

1 h
icon-ce
EN 1838
EN 60598_2_22
icon-Escap
850 °C
20
icon-LED
icon-LumiTest
220-240 V 50/60 Hz AC
icon-ProtectionClassI
9003 (Signal white)
icon-Through-wiring
ProduktkodTWSC292WMSähkönumero (FI)4148513
E-nummer (SE)NejGTIN6438045025384
Tullkod94056180Vikt1,60 kg
Mått46,50 × 8,00 × 4,80 cmDrifttid (h)Ja
StommmaterialmetalCE Mark (SE)Ja
FärgRAL9003 (Signal white)Elektrisk montage3 x 2,5 mm²
EN 1838JaEN 60598-2-22Ja
EscapJaETIM class[EC001957]
Glödtrådstest för plastikkomponent (°C)850 IP-klassIP20
LjuskällaLEDLumi TestJa
Ljusflöde (lm)80 Max inmatningseffekt VA3 VA
MontageTak, Skena, YtNominell anslutningsspänning220-240 V, 50/60 Hz AC
SkyddsklassITemperature Range Min - Max (°C) (SE)-25...+35
ÖverkopplingsbarJa
ProduktkodTWSC292WM
Sähkönumero (FI)4148513
E-nummer (SE)Nej
GTIN6438045025384
Tullkod94056180
Vikt1,60 kg
Mått46,50 × 8,00 × 4,80 cm
Drifttid (h)Ja
Stommmaterialmetal
CE Mark (SE)Ja
FärgRAL9003 (Signal white)
Elektrisk montage3 x 2,5 mm²
EN 1838Ja
EN 60598-2-22Ja
EscapJa
ETIM class[EC001957]
Glödtrådstest för plastikkomponent (°C)850
IP-klassIP20
LjuskällaLED
Lumi TestJa
Ljusflöde (lm)80
Max inmatningseffekt VA3 VA
MontageTak, Skena, Yt
Nominell anslutningsspänning220-240 V, 50/60 Hz AC
SkyddsklassI
Temperature Range Min - Max (°C) (SE)-25...+35
ÖverkopplingsbarJa

Måttritningar

Måttritning

Ljusfördelningsdiagram

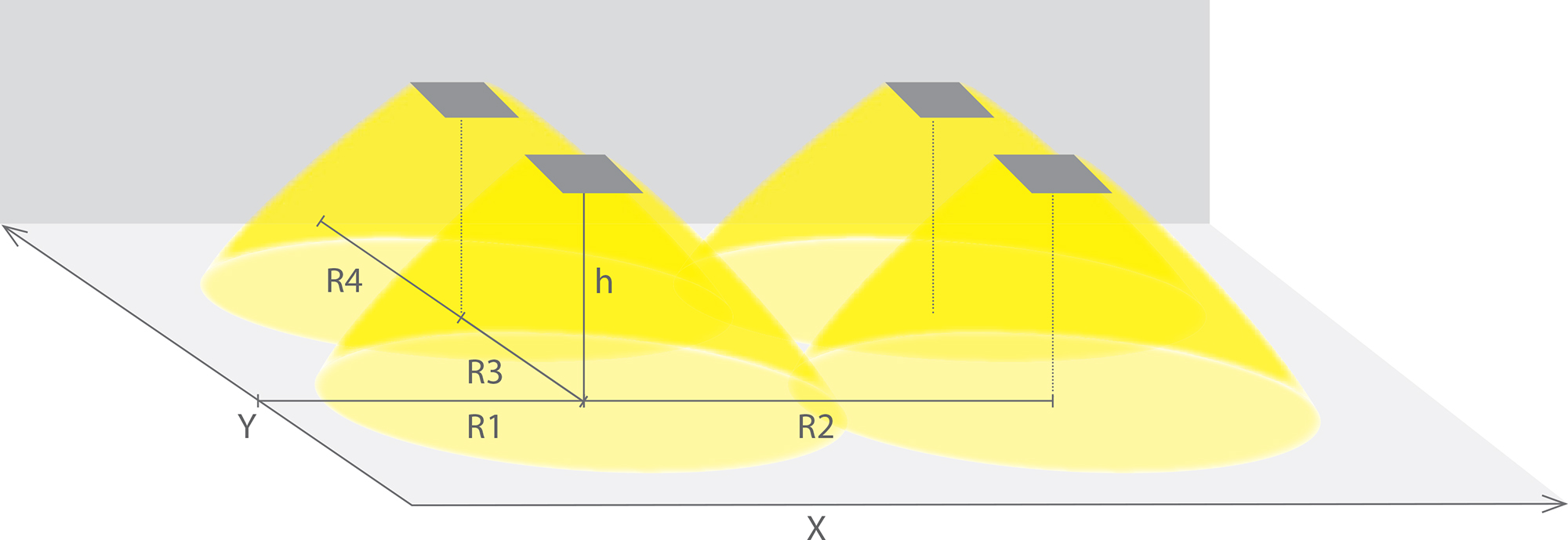

Nödbelysning för öppna ytor (takmontage)

  • 0,5 lux-tabell för öppna ytor, enlig normen EN 1838, 0,5 m område på sidorna är beräknat i tabellen.
  • Beräkningsplan 0,02 m, mätresultat i batteridrift.
R1 avstånd från vägg (X-axel)
R2 Avstånd mellan armaturerna (X-axel)
R3 Avstånd mellan armaturerna (Y-axel)
R4 Avstånd från vägg (Y-axel)

Nödbelysning för öppna ytor (takmontage)

Montagehöjd (m)Lux nivå under armaturen (lx)R1 (m)R2 (m)R3 (m)R4 (m)
--0.5 lx0.5 lx0.5 lx0.5 lx
2.51.636.56.53
31.436.56.53

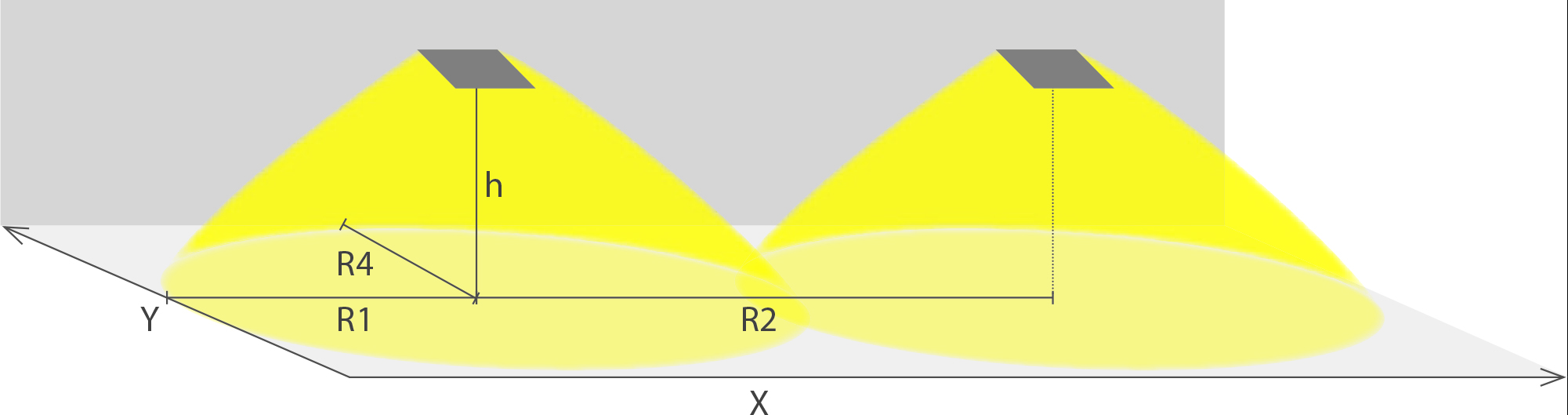

Nödbelysning för utrymningsväg (takmontage)

  • 1 lux-tabell för utrymningsvägar i mittlinje, enlig normen EN 1838
  • Beräkningsplan 0,02 m, mätresultat i batteridrift.

R1 avstånd från vägg (X-axel)

R2 Avstånd mellan armaturerna (X-axel)

R4 Avstånd från vägg (Y-axel)

Nödbelysning för utrymningsväg (takmontage)

Montagehöjd (m)Lux nivå under armaturen (lx)R1 (m)R2 (m)R4 (m)
--1 lx1 lx1 lx
2.51.5371
