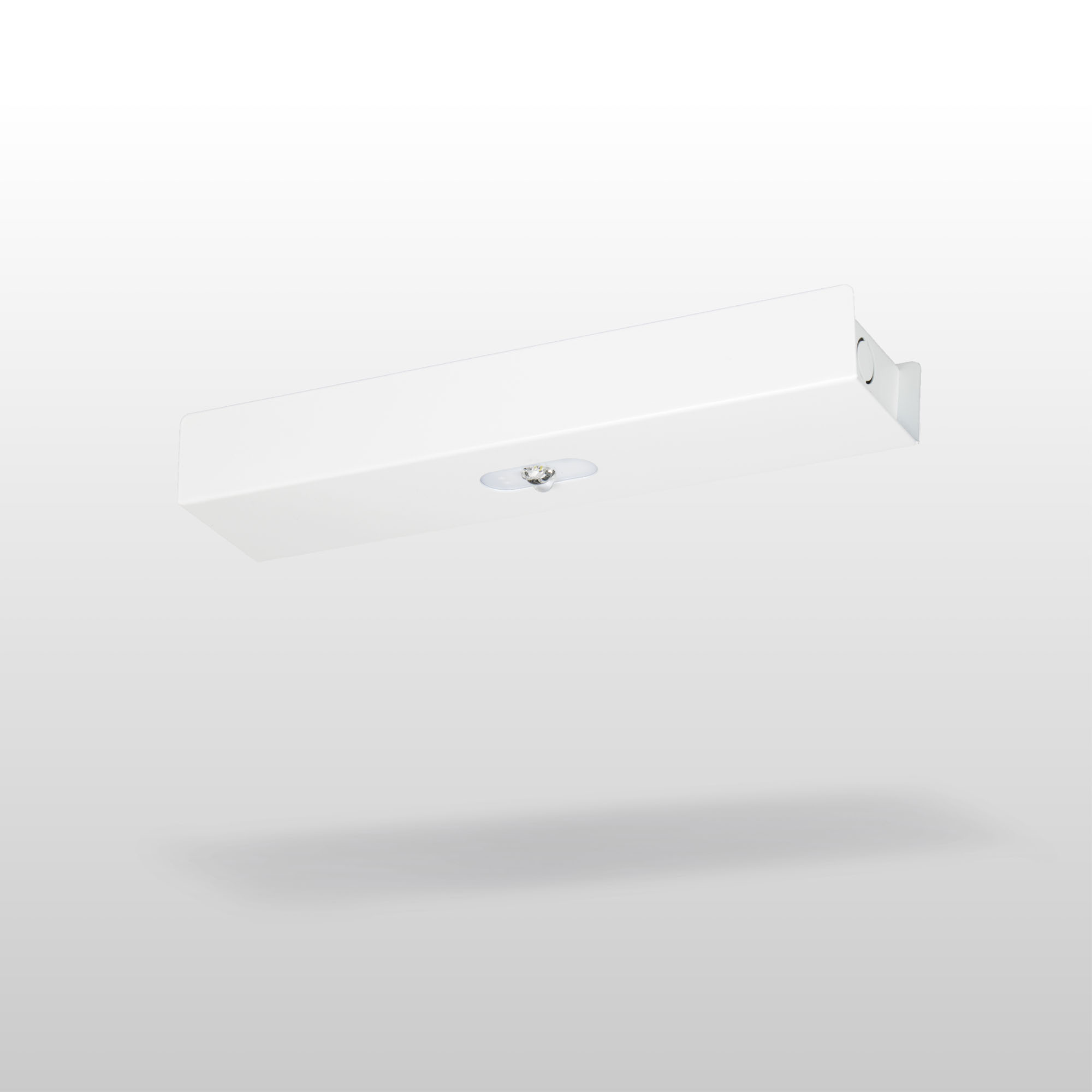

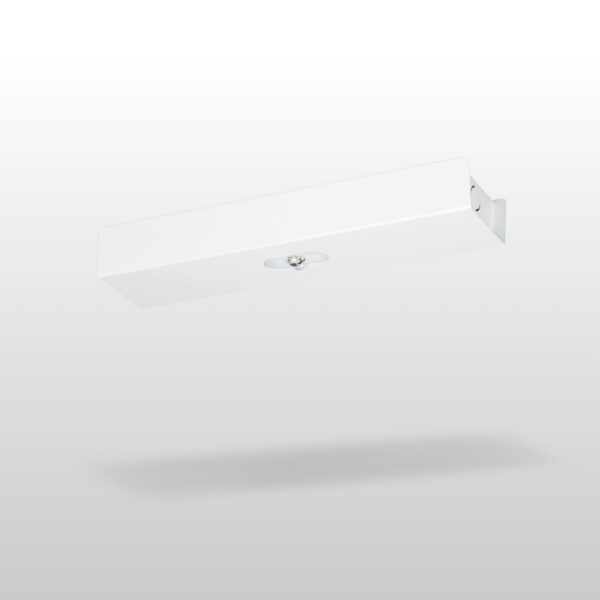

Trail Line Midbay hänvisningsarmatur TWTC452WA
1 h batteri nödljusarmatur med Aalto Control trådlös övervakning och Lumi Test självtestfunktion
Teknoware Trail är ett elegant nödbelysningsarmatur som är enkelt att installera på ett ljusspår. Tack vare sin unika design är den lämplig för direktmontering på vanliga belysningsspårsystem. Armaturen kan också monteras direkt i taket utan skena. Trail har ett modernt och strömlinjeformat utseende så att det smälter in i omgivningen och arkitekturen. Trails breda produktfamilj och optikutbud erbjuder många alternativ som passar olika användningsområden och system.
Trail Line Midbay är ett unikt nödbelysningsarmatur som effektivt belyser korridorer från 3 till 10 meter. Det ger ett långt och smalt mönster som belyser flyktvägarna effektivt.
| Produktkod | TWTC452WA | Sähkönumero (FI) | 4244195 | |
|---|---|---|---|---|
| E-nummer (SE) | Nej | GTIN | 6438045025209 | |
| Tullkod | 94056180 | Vikt | 1,10 kg | |
| Mått | 34,50 × 8,00 × 4,80 cm | Aalto Control | Ja | |
| Drifttid (h) | 1 h | Stommmaterial | metal | |
| CE Mark (SE) | Ja | Färg | RAL9003 (Signal white) | |
| Elektrisk montage | 3 x 2,5 mm² | EN 1838 | Ja | |
| EN 60598-2-22 | Ja | ETIM class | [EC001957] | |
| Glödtrådstest för plastikkomponent (°C) | 850 | IP-klass | IP20 | |
| Ljuskälla | LED | Lumi Test | Ja | |
| Ljusflöde (lm) | 240 | Max inmatningseffekt VA | 3 VA | |
| Montage | Tak, Skena, Yt | Nominell anslutningsspänning | 220-240 V, 50/60 Hz AC | |
| Skyddsklass | I | Temperature Range Min - Max (°C) (SE) | 0...+35 | |
| Överkopplingsbar | Ja |
| Produktkod | TWTC452WA |
|---|---|
| Sähkönumero (FI) | 4244195 |
| E-nummer (SE) | Nej |
| GTIN | 6438045025209 |
| Tullkod | 94056180 |
| Vikt | 1,10 kg |
| Mått | 34,50 × 8,00 × 4,80 cm |
| Aalto Control | Ja |
| Drifttid (h) | 1 h |
| Stommmaterial | metal |
| CE Mark (SE) | Ja |
| Färg | RAL9003 (Signal white) |
| Elektrisk montage | 3 x 2,5 mm² |
| EN 1838 | Ja |
| EN 60598-2-22 | Ja |
| ETIM class | [EC001957] |
| Glödtrådstest för plastikkomponent (°C) | 850 |
| IP-klass | IP20 |
| Ljuskälla | LED |
| Lumi Test | Ja |
| Ljusflöde (lm) | 240 |
| Max inmatningseffekt VA | 3 VA |
| Montage | Tak, Skena, Yt |
| Nominell anslutningsspänning | 220-240 V, 50/60 Hz AC |
| Skyddsklass | I |
| Temperature Range Min - Max (°C) (SE) | 0...+35 |
| Överkopplingsbar | Ja |
Måttritningar
Ljusfördelningsdiagram
- 1 lux-tabell för utrymningsvägar i mittlinje, enlig normen EN 1838
- Beräkningsplan 0,02 m, mätresultat i batteridrift.
R1 avstånd från vägg (X-axel)
R2 Avstånd mellan armaturerna (X-axel)
R4 Avstånd från vägg (Y-axel)
Nödbelysning för utrymningsväg (takmontage)
| Montagehöjd (m) | Lux nivå under armaturen (lx) | R1 (m) | R2 (m) | R4 (m) |
| - | - | 1 lx | 1 lx | 1 lx |
| 2.5 | 40 | 5 | 11 | 1 |
| 4 | 15 | 6.5 | 17 | 1 |
| 6 | 6 | 7.5 | 20 | 1 |
| 8 | 3.5 | 7 | 21 | 1 |
| 10 | 2 | 6.5 | 21 | 1 |
Nedladdningar och datablad
| Filnamn | Ladda |
|---|---|
| Produktkort | Ladda |
| Allmän information om montering av Teknoware armaturer | Ladda |
| Installationsanvisning Trail - VOT116 | Ladda |
Produkter som krävs
| Produktkod | E-nummer | Beskrivning | |
|---|---|---|---|
| TWTC1000 | Adapter för nödbelysning till Trail armaturskena TWTC1000 | Lägg till i varukorg |
Kompatibla produkter
| Produktkod | E-nummer | Beskrivning | |
|---|---|---|---|
| TWTC1001 | Trail vägghållare TWTC1001 | Lägg till i varukorg |
Tillbehör
| Produktkod | E-nummer | Beskrivning | |
|---|---|---|---|
| TWTC1001 | Trail vägghållare TWTC1001 | Lägg till i varukorg |
