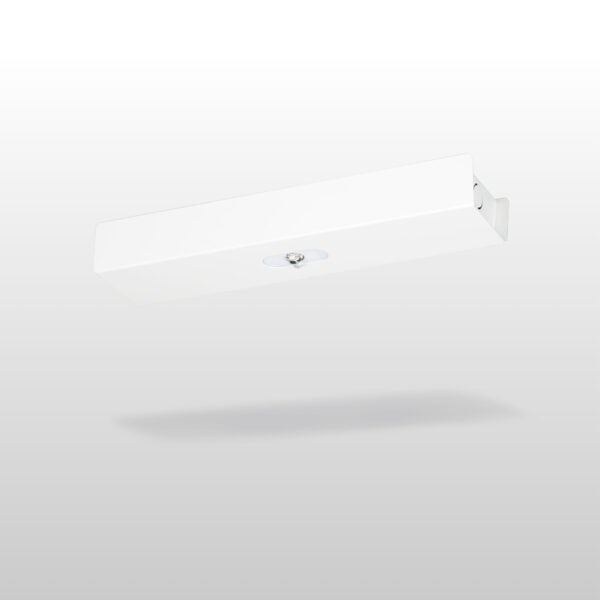

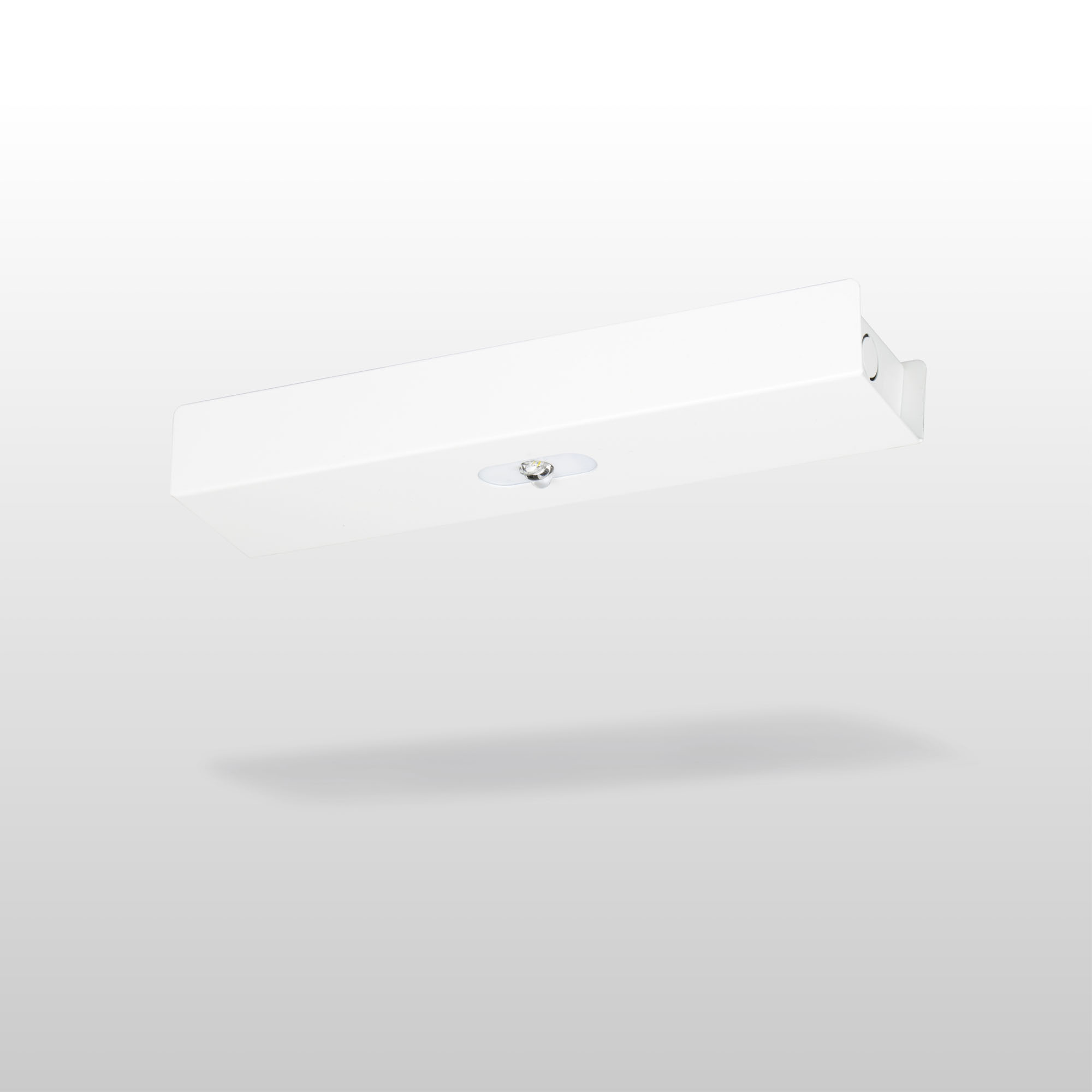

Trail Line Midbay hänvisningsarmatur TWTC451WK
Adresserbar 230 V centralmatade nödljusarmatur
Teknoware Trail är en elegant nödbelysningsarmatur, som är lätt att montera på en ljus skena. Tack vare sin unika design är den lämplig för montering på vanlig belysningsskena. Armaturen kan också monteras i taket utan skena. Trail har ett modernt och strömlinjeformat utseende så att det smälter in i omgivningen och arkitekturen. Trails breda produktfamilj och optikutbud erbjuder många alternativ som passar olika användningsområden och system.
Trail Line Midbay ger en lång och smal ljusbild som effektivt lyser upp utrymningsvägar.
| Produktkod | TWTC451WK | Sähkönumero (FI) | 4244187 | |
|---|---|---|---|---|
| E-nummer (SE) | Nej | GTIN | 6438045025124 | |
| Tullkod | 94056180 | Vikt | 0,90 kg | |
| Mått | 34,50 × 8,00 × 4,80 cm | Stommmaterial | metal | |
| CE Mark (SE) | Ja | Färg | RAL9003 (Signal white) | |
| Elektrisk montage | 3 x 2,5 mm² | EN 1838 | Ja | |
| EN 60598-2-22 | Ja | ETIM class | [EC001957] | |
| Glödtrådstest för plastikkomponent (°C) | 650 | Intelligent Controller | Ja | |
| IP-klass | IP20 | Ljuskälla | LED | |
| Ljusflöde (lm) | 240 | Max inmatningseffekt VA | 10 VA | |
| Max inmatningseffekt W | 5,5W | Montage | Tak, Skena, Yt | |
| Nominell anslutningsspänning | 220-240 V, 50/60 Hz AC, DC | Skyddsklass | I | |
| Tapsa Control | Ja | Temperature Range Min - Max (°C) (SE) | -30...+50 | |
| Överkopplingsbar | Ja |
| Produktkod | TWTC451WK |
|---|---|
| Sähkönumero (FI) | 4244187 |
| E-nummer (SE) | Nej |
| GTIN | 6438045025124 |
| Tullkod | 94056180 |
| Vikt | 0,90 kg |
| Mått | 34,50 × 8,00 × 4,80 cm |
| Stommmaterial | metal |
| CE Mark (SE) | Ja |
| Färg | RAL9003 (Signal white) |
| Elektrisk montage | 3 x 2,5 mm² |
| EN 1838 | Ja |
| EN 60598-2-22 | Ja |
| ETIM class | [EC001957] |
| Glödtrådstest för plastikkomponent (°C) | 650 |
| Intelligent Controller | Ja |
| IP-klass | IP20 |
| Ljuskälla | LED |
| Ljusflöde (lm) | 240 |
| Max inmatningseffekt VA | 10 VA |
| Max inmatningseffekt W | 5,5W |
| Montage | Tak, Skena, Yt |
| Nominell anslutningsspänning | 220-240 V, 50/60 Hz AC, DC |
| Skyddsklass | I |
| Tapsa Control | Ja |
| Temperature Range Min - Max (°C) (SE) | -30...+50 |
| Överkopplingsbar | Ja |
Måttritningar
Ljusfördelningsdiagram
- 1 lux-tabell för utrymningsvägar i mittlinje, enlig normen EN 1838
- Beräkningsplan 0,02 m, mätresultat i batteridrift.
R1 avstånd från vägg (X-axel)
R2 Avstånd mellan armaturerna (X-axel)
R4 Avstånd från vägg (Y-axel)
Nödbelysning för utrymningsväg (takmontage)
| Montagehöjd (m) | Lux nivå under armaturen (lx) | R1 (m) | R2 (m) | R4 (m) |
| - | - | 1 lx | 1 lx | 1 lx |
| 2.5 | 40 | 5 | 11 | 1 |
| 4 | 15 | 6.5 | 17 | 1 |
| 6 | 6 | 7.5 | 20 | 1 |
| 8 | 3.5 | 7 | 21 | 1 |
| 10 | 2 | 6.5 | 21 | 1 |
Nedladdningar och datablad
| Filnamn | Ladda |
|---|---|
| Produktkort | Ladda |
| Allmän information om montering av Teknoware armaturer | Ladda |
| Installationsanvisning Trail - VOT116 | Ladda |
