Trail Line Lowbay hänvisningsarmatur TWSC192WM
Escap LED-nödljusarmatur med 1 h kondensatordrift och Lumi Test självtestfunktion

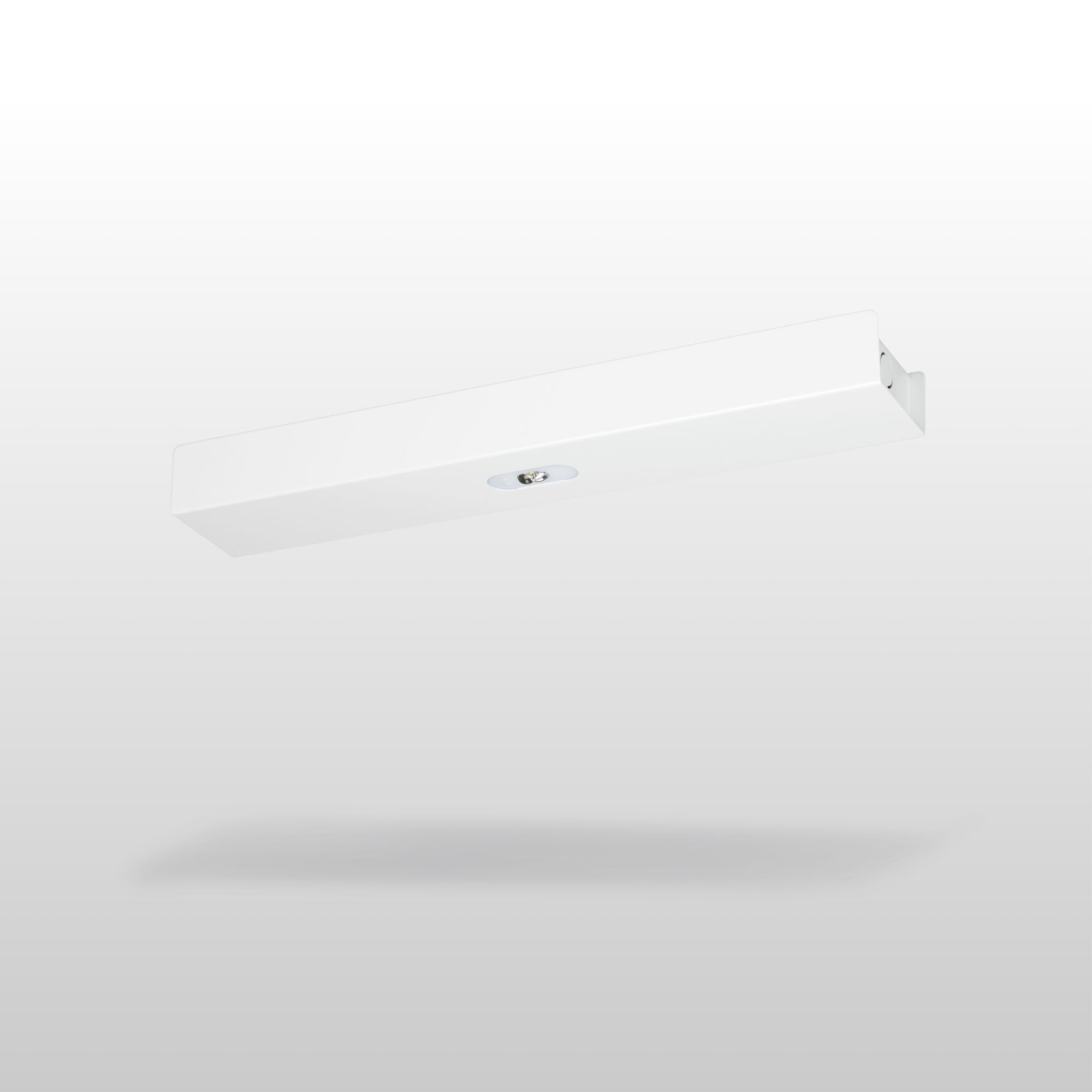

Teknoware Trail är en elegant nödbelysningsarmatur, som är lätt att montera på en ljus skena. Tack vare sin unika design är den lämplig för montering på vanlig belysningsskena. Armaturen kan också monteras i taket utan skena. Trail har ett modernt och strömlinjeformat utseende så att det smälter in i omgivningen och arkitekturen. Trails breda produktfamilj och optikutbud erbjuder många alternativ som passar olika användningsområden och system.
Trail Line Lowbay är lämpad för utrymmen med låga takhöjder. Armaturen ger en lång och smal ljusbild som effektivt lyser upp utrymningsvägar.
Produktinformation
| SKU | TWSC192WM | E-nummer | 4148510 | |
|---|---|---|---|---|
| Vikt | 1,60 kg | Mått | 46,50 × 8,00 × 4,80 cm | |
| Drifttid (h) | Ja | Stommmaterial | metal | |
| CE Mark (SE) | Ja | Färg | RAL9003 | |
| Elektrisk montage | 3 x 2,5 mm² | EN 1838 | Ja | |
| EN 60598-2-22 | Ja | Escap | Ja | |
| ETIM class | [EC001957] | Glödtrådstest för plastikkomponent (°C) | 850 | |
| IP-klass | IP20 | Ljuskälla | LED | |
| Lumi Test | Ja | Ljusflöde (lm) | 75 | |
| Max inmatningseffekt VA | 3 VA | Montage | Tak, Skena, Yt | |
| Nominell anslutningsspänning | 220-240 V, 50/60 Hz AC | Skyddsklass | I | |
| Temperature Range Min - Max (°C) (SE) | -25...+35 | Für Durchgangsverdrahtung geeignet | Ja |
| SKU | TWSC192WM |
|---|---|
| E-nummer | 4148510 |
| Vikt | 1,60 kg |
| Mått | 46,50 × 8,00 × 4,80 cm |
| Drifttid (h) | Ja |
| Stommmaterial | metal |
| CE Mark (SE) | Ja |
| Färg | RAL9003 |
| Elektrisk montage | 3 x 2,5 mm² |
| EN 1838 | Ja |
| EN 60598-2-22 | Ja |
| Escap | Ja |
| ETIM class | [EC001957] |
| Glödtrådstest för plastikkomponent (°C) | 850 |
| IP-klass | IP20 |
| Ljuskälla | LED |
| Lumi Test | Ja |
| Ljusflöde (lm) | 75 |
| Max inmatningseffekt VA | 3 VA |
| Montage | Tak, Skena, Yt |
| Nominell anslutningsspänning | 220-240 V, 50/60 Hz AC |
| Skyddsklass | I |
| Temperature Range Min - Max (°C) (SE) | -25...+35 |
| Für Durchgangsverdrahtung geeignet | Ja |
Måttritningar
Ljusfördelningsdiagram
- 1 lux-tabell för utrymningsvägar i mittlinje, enlig normen EN 1838
- Beräkningsplan 0,02 m, mätresultat i batteridrift.
R1 avstånd från vägg (X-axel)
R2 Avstånd mellan armaturerna (X-axel)
R4 Avstånd från vägg (Y-axel)
Nödbelysning för utrymningsväg (takmontage)
| Montagehöjd (m) | Lux nivå under armaturen (lx) | R1 (m) | R2 (m) | R4 (m) |
| - | - | 1 lx | 1 lx | 1 lx |
| 2.5 | 2.5 | 5 | 16 | 1 |
| 3 | 1.5 | 4.5 | 16.5 | 1 |
Nedladdningar och datablad
| Filnamn | Ladda |
|---|---|
| Allmän information om montering av Teknoware armaturer | Ladda |
| Teknoware-TRAIL-VOT116.pdf | Ladda |
