Produkt / Fristående system / Nödljusarmaturer för öppna ytor / Solid, Zone / Solid Zone Lowbay nödljusarmatur Y3292WM
Solid Zone Lowbay nödljusarmatur Y3292WM
Escap LED-nödljusarmatur för öppna ytor med 1 h kondensatordrift och Lumi Test självtestfunktion (enskild förpackade TWS3292WM)
Solid Zone Lowbay har utvecklats för nödbelysning av öppna ytor.
Hög klassificering (IP65) säkerställer att armaturen är helt damm- och vattentät.
Solid Zone Lowbay är lämplig för användning i exempelvis industrilokaler och garage. Escap- och centralmatade armaturer är lämplig också utomhus. SOLID-armaturerna använder högeffektiva lysdioder som ljuskälla.
Armaturen har utformats speciellt för snabb och enkel installation.
| Produktkod | Y3292WM | Sähkönumero (FI) | 4211295 | |
|---|---|---|---|---|
| E-nummer (SE) | 7342362 | GTIN | 6438045021690 | |
| Tullkod | 94056180 | Vikt | 1,50 kg | |
| Mått | 37,10 × 18,10 × 5,70 cm | Drifttid (h) | 1 h | |
| Stommmaterial | plast | CE Mark (SE) | Ja | |
| Färg | RAL9003 (Signal white) | Elektrisk montage | 2/3 x 2,5 mm² | |
| EN 1838 | Ja | EN 60598-2-22 | Ja | |
| Escap | Ja | ETIM class | [EC001957] | |
| Glödtrådstest för plastikkomponent (°C) | 850 | IP-klass | IP65 | |
| Ljuskälla | LED | Lumi Test | Ja | |
| Ljusflöde (lm) | 94 | Max inmatningseffekt VA | 3 VA | |
| Montage | Yt | Nominell anslutningsspänning | 220-240 V, 50/60 Hz AC | |
| Skyddsklass | II | Temperature Range Min - Max (°C) (SE) | -25…+35 | |
| Överkopplingsbar | Ja |
| Produktkod | Y3292WM |
|---|---|
| Sähkönumero (FI) | 4211295 |
| E-nummer (SE) | 7342362 |
| GTIN | 6438045021690 |
| Tullkod | 94056180 |
| Vikt | 1,50 kg |
| Mått | 37,10 × 18,10 × 5,70 cm |
| Drifttid (h) | 1 h |
| Stommmaterial | plast |
| CE Mark (SE) | Ja |
| Färg | RAL9003 (Signal white) |
| Elektrisk montage | 2/3 x 2,5 mm² |
| EN 1838 | Ja |
| EN 60598-2-22 | Ja |
| Escap | Ja |
| ETIM class | [EC001957] |
| Glödtrådstest för plastikkomponent (°C) | 850 |
| IP-klass | IP65 |
| Ljuskälla | LED |
| Lumi Test | Ja |
| Ljusflöde (lm) | 94 |
| Max inmatningseffekt VA | 3 VA |
| Montage | Yt |
| Nominell anslutningsspänning | 220-240 V, 50/60 Hz AC |
| Skyddsklass | II |
| Temperature Range Min - Max (°C) (SE) | -25…+35 |
| Överkopplingsbar | Ja |
Måttritningar
Ljusfördelningsdiagram
- 0,5 lux-tabell för öppna ytor, enlig normen EN 1838, 0,5 m område på sidorna är beräknat i tabellen.
- Beräkningsplan 0,02 m, mätresultat i batteridrift.

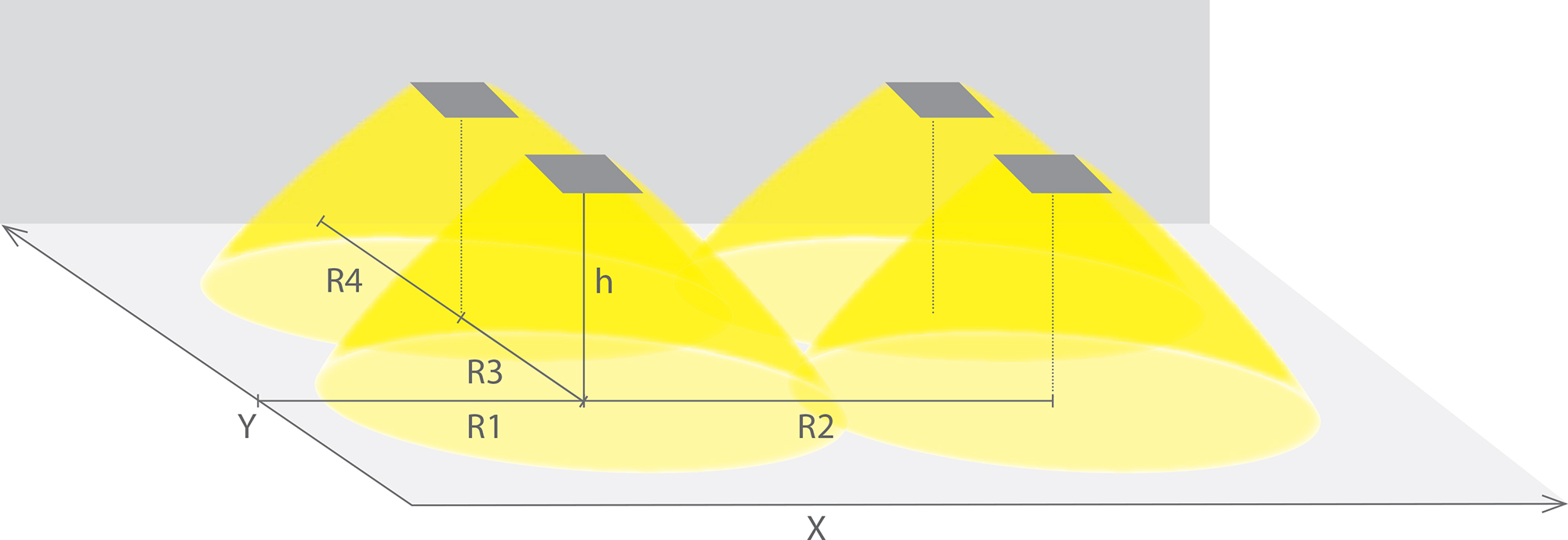

R1 avstånd från vägg (X-axel)
R2 Avstånd mellan armaturerna (X-axel)
R3 Avstånd mellan armaturerna (Y-axel)
R4 Avstånd från vägg (Y-axel)
Nödbelysning för öppna ytor (takmontage)
| Montagehöjd (m) | Lux nivå under armaturen (lx) | R1 (m) | R2 (m) | R3 (m) | R4 (m) |
| - | - | 0.5 lx | 0.5 lx | 0.5 lx | 0.5 lx |
| 2.5 | 2 | 5 | 9 | 9 | 5 |
| 3 | 1.5 | 4 | 9.5 | 9.5 | 4 |
Nedladdningar och datablad
| Filnamn | Ladda |
|---|---|
| Produktkort | Ladda |
| Allmän information om montering av Teknoware armaturer | Ladda |
| Installationsanvisning Solid - VOT105 | Ladda |
Tillbehör
| Produktkod | E-nummer | Beskrivning | |
|---|---|---|---|
| TWT3001 | Solid infälld monteringsram TWT3001 | Lägg till i varukorg | |
| TWT3007 | Solid skyddsplåt TWT3007 | Lägg till i varukorg | |
| TWT3006 | Solid pendelhållare TWT3006 | Lägg till i varukorg | |
| TWT3004 | Solid takhållare TWT3004 | Lägg till i varukorg | |
| TWT3003 | Solid flagghållare TWT3003 | Lägg till i varukorg | |
| TWT3002 | 7347085 | Solid vägghållare TWT3002 | Lägg till i varukorg |
