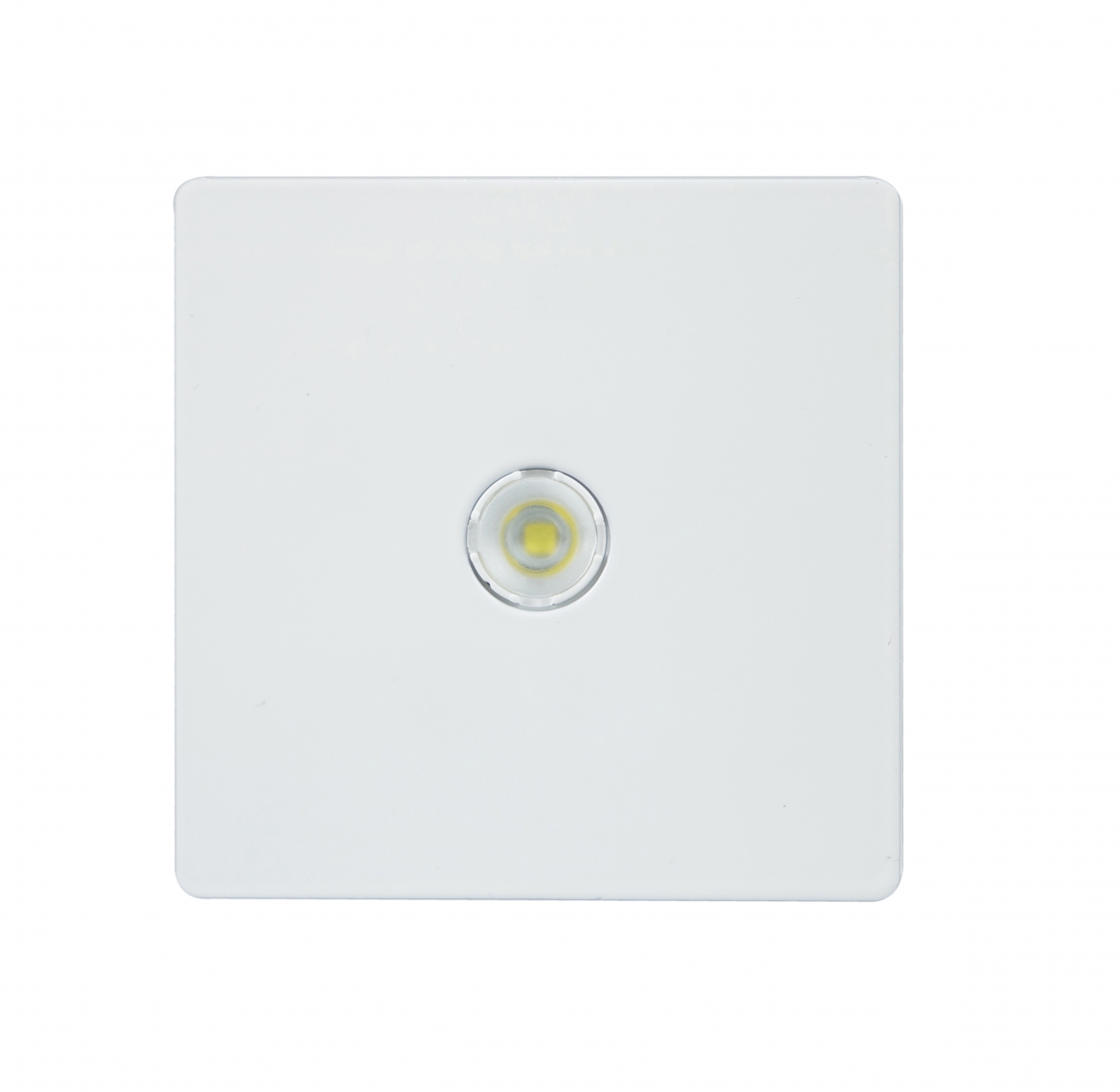

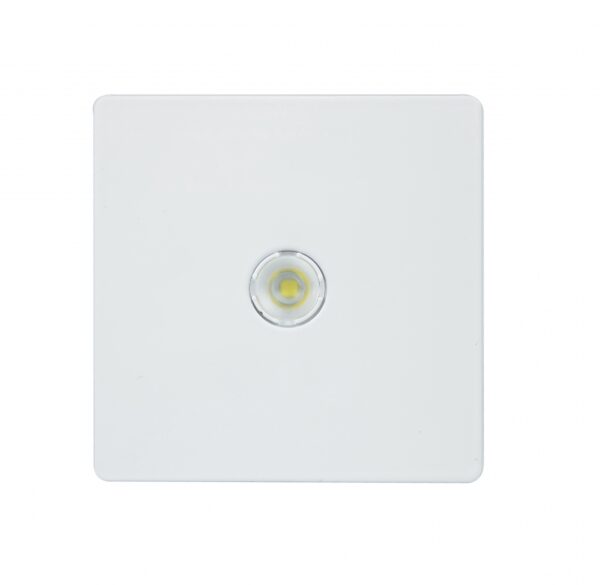

Slimspot II Zone Midbay nödljusarmatur TWTA571W
24-230 V centralmatade nödljusarmatur
Slimspot II är en mycket effektiv nödbelysning med armaturhus helt i metall. Den har ett elegant och minimalistiskt utseende så att den smälter in med omgivningen och arkitekturen. Den breda produktfamiljen och utbudet av optik från Slimspot II ger dig flera alternativ för att passa en mängd olika applikationer och system. Slimspot II är designad för inomhusbelysning och har en hållbar metallstomme. Standardfärgen på armaturen är vit. På begäran är det också möjligt att få Slimspot II i svart och grått för att matcha omgivningen.
Slimspot II Zone Midbay ger ett brett, jämt mönster.
| Produktkod | TWTA571W | Sähkönumero (FI) | 4244150 | |
|---|---|---|---|---|
| E-nummer (SE) | Nej | GTIN | 6438045024752 | |
| Tullkod | 94056180 | Vikt | 0,40 kg | |
| Mått | 8,50 × 8,50 × 4,90 cm | Stommmaterial | metal | |
| CE Mark (SE) | Ja | Färg | RAL9003 (Signal white) | |
| Elektrisk montage | 2 x 2,5 mm² (24 V), 3 x 2,5 mm² (230 V) | EN 60598-2-22 | Ja | |
| ETIM class | [EC001957] | Glödtrådstest för plastikkomponent (°C) | 650 | |
| IP-klass | IP20 | Ljuskälla | LED | |
| Ljusflöde (lm) | 250 | Max inmatningseffekt VA | 7,5 VA (24 V), 11 VA (230 V) | |
| Max inmatningseffekt W | 4 W (24 V), 4 W (230 V) | Montage | Infälld | |
| Nominell anslutningsspänning | 24-230 V, 50/60 Hz AC, DC | Skyddsklass | III (24 V), I (230 V) | |
| Håltagning för infälld montering | ø75 | Temperature Range Min - Max (°C) (SE) | -30...+50 | |
| Överkopplingsbar | Ja |
| Produktkod | TWTA571W |
|---|---|
| Sähkönumero (FI) | 4244150 |
| E-nummer (SE) | Nej |
| GTIN | 6438045024752 |
| Tullkod | 94056180 |
| Vikt | 0,40 kg |
| Mått | 8,50 × 8,50 × 4,90 cm |
| Stommmaterial | metal |
| CE Mark (SE) | Ja |
| Färg | RAL9003 (Signal white) |
| Elektrisk montage | 2 x 2,5 mm² (24 V), 3 x 2,5 mm² (230 V) |
| EN 60598-2-22 | Ja |
| ETIM class | [EC001957] |
| Glödtrådstest för plastikkomponent (°C) | 650 |
| IP-klass | IP20 |
| Ljuskälla | LED |
| Ljusflöde (lm) | 250 |
| Max inmatningseffekt VA | 7,5 VA (24 V), 11 VA (230 V) |
| Max inmatningseffekt W | 4 W (24 V), 4 W (230 V) |
| Montage | Infälld |
| Nominell anslutningsspänning | 24-230 V, 50/60 Hz AC, DC |
| Skyddsklass | III (24 V), I (230 V) |
| Håltagning för infälld montering | ø75 |
| Temperature Range Min - Max (°C) (SE) | -30...+50 |
| Överkopplingsbar | Ja |
Måttritningar
Ljusfördelningsdiagram
- 0,5 lux-tabell för öppna ytor, enlig normen EN 1838, 0,5 m område på sidorna är beräknat i tabellen.
- Beräkningsplan 0,02 m, mätresultat i batteridrift.
R1 avstånd från vägg (X-axel)
R2 Avstånd mellan armaturerna (X-axel)
R3 Avstånd mellan armaturerna (Y-axel)
R4 Avstånd från vägg (Y-axel)
Nödbelysning för öppna ytor (takmontage)
| Montagehöjd (m) | Lux nivå under armaturen (lx) | R1 (m) | R2 (m) | R3 (m) | R4 (m) |
| - | - | 0.5 lx | 0.5 lx | 0.5 lx | 0.5 lx |
| 2.5 | 25 | 3 | 5.5 | 5.5 | 3 |
| 4 | 9 | 3.5 | 6.5 | 6.5 | 3.5 |
| 6 | 4 | 4.5 | 8 | 8 | 4.5 |
| 8 | 2.5 | 5 | 9.5 | 9.5 | 5 |
| 10 | 1.5 | 5 | 10 | 10 | 5 |
- 1 lux-tabell för utrymningsvägar i mittlinje, enlig normen EN 1838
- Beräkningsplan 0,02 m, mätresultat i batteridrift.
R1 avstånd från vägg (X-axel)
R2 Avstånd mellan armaturerna (X-axel)
R4 Avstånd från vägg (Y-axel)
Nödbelysning för utrymningsväg (takmontage)
| Montagehöjd (m) | Lux nivå under armaturen (lx) | R1 (m) | R2 (m) | R4 (m) |
| - | - | 1 lx | 1 lx | 1 lx |
| 2.5 | 25 | 2.5 | 6 | 1 |
| 4 | 9 | 3 | 8 | 1 |
| 6 | 4 | 4 | 9 | 1 |
| 8 | 2.5 | 4.5 | 11 | 1 |
| 10 | 1.5 | 3.5 | 11 | 1 |
Nedladdningar och datablad
| Filnamn | Ladda |
|---|---|
| Produktkort | Ladda |
| Allmän information om montering av Teknoware armaturer | Ladda |
| Installationsanvisning Slimspot - VOT35 | Ladda |
