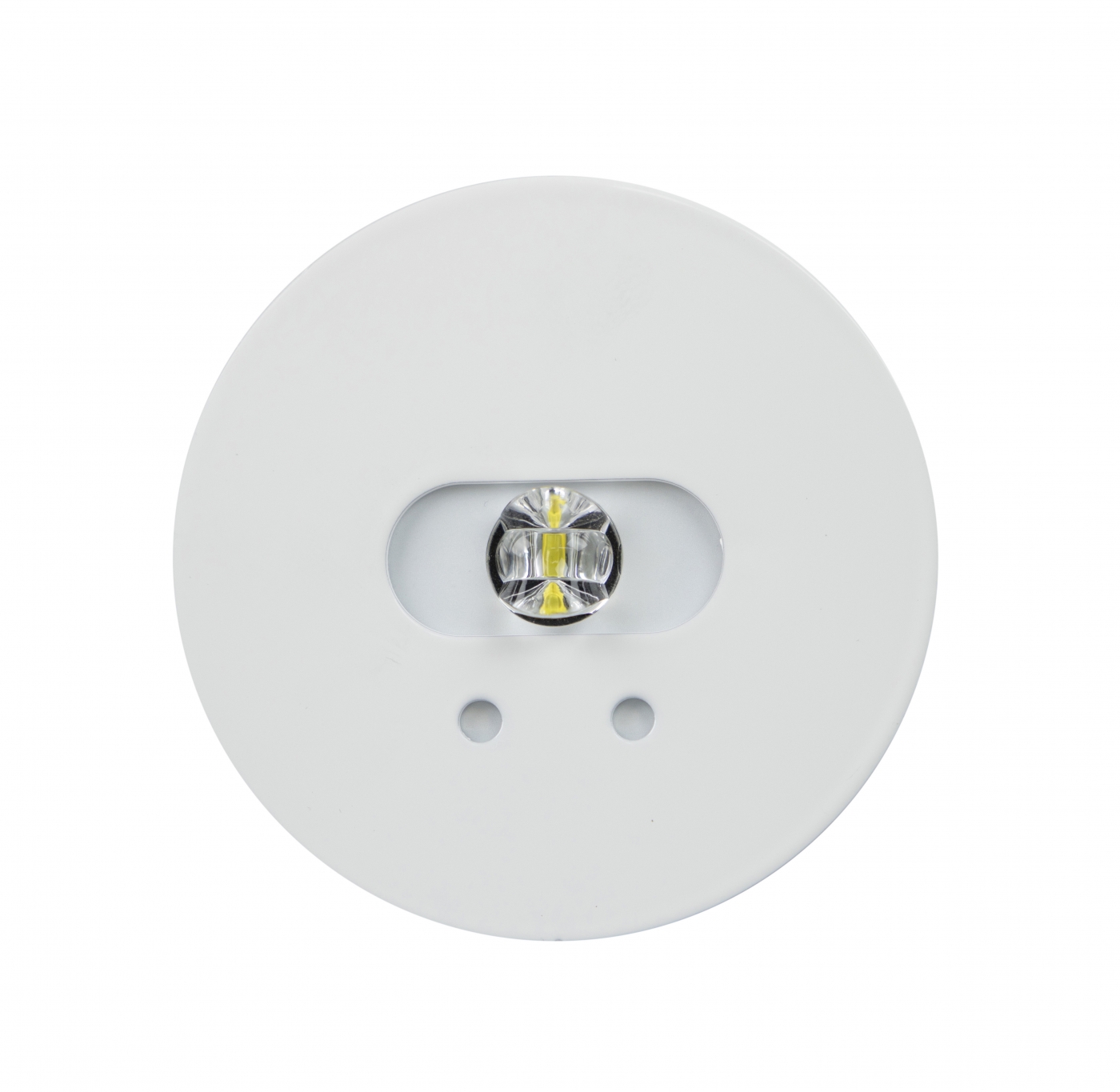

Slimspot II Line Midbay nödljusarmatur TWT1153WA
3 h batteri nödljusarmatur med Aalto Control trådlös övervakning och Lumi Test självtestfunktion
Slimspot II är en mycket effektiv nödbelysning med armaturhus helt i metall. Den har ett elegant och minimalistiskt utseende så att den smälter in med omgivningen och arkitekturen. Den breda produktfamiljen och utbudet av optik från Slimspot II ger dig flera alternativ för att passa en mängd olika applikationer och system. Slimspot II är designad för inomhusbelysning och har en hållbar metallstomme. Standardfärgen på armaturen är vit. På begäran är det också möjligt att få Slimspot II i svart och grått för att matcha omgivningen.
Slimspot II Line Midbay ger ett långt och smalt mönster som effektivt lyser upp utrymningsvägar.
| Produktkod | TWT1153WA | Sähkönumero (FI) | 4226340 | |
|---|---|---|---|---|
| E-nummer (SE) | Nej | GTIN | 6438045023632 | |
| Tullkod | 94056180 | Vikt | 0,80 kg | |
| Mått | 9,00 × 9,00 × 4,70 cm | Aalto Control | Ja | |
| Drifttid (h) | 3 | Stommmaterial | metal | |
| CE Mark (SE) | Ja | Färg | RAL9003 (Signal white) | |
| Elektrisk montage | 3 x 2,5 mm² | EN 1838 | Ja | |
| EN 60598-2-22 | Ja | ETIM class | [EC001957] | |
| Glödtrådstest för plastikkomponent (°C) | 850 | IP-klass | IP20 | |
| Ljuskälla | LED | Lumi Test | Ja | |
| Ljusflöde (lm) | 265 | Max inmatningseffekt VA | 4,8 VA | |
| Montage | Infälld | Nominell anslutningsspänning | 220-240 V, 50/60 Hz AC | |
| Skyddsklass | I | Håltagning för infälld montering | ø75 | |
| Temperature Range Min - Max (°C) (SE) | 0...+35 | Överkopplingsbar | Ja |
| Produktkod | TWT1153WA |
|---|---|
| Sähkönumero (FI) | 4226340 |
| E-nummer (SE) | Nej |
| GTIN | 6438045023632 |
| Tullkod | 94056180 |
| Vikt | 0,80 kg |
| Mått | 9,00 × 9,00 × 4,70 cm |
| Aalto Control | Ja |
| Drifttid (h) | 3 |
| Stommmaterial | metal |
| CE Mark (SE) | Ja |
| Färg | RAL9003 (Signal white) |
| Elektrisk montage | 3 x 2,5 mm² |
| EN 1838 | Ja |
| EN 60598-2-22 | Ja |
| ETIM class | [EC001957] |
| Glödtrådstest för plastikkomponent (°C) | 850 |
| IP-klass | IP20 |
| Ljuskälla | LED |
| Lumi Test | Ja |
| Ljusflöde (lm) | 265 |
| Max inmatningseffekt VA | 4,8 VA |
| Montage | Infälld |
| Nominell anslutningsspänning | 220-240 V, 50/60 Hz AC |
| Skyddsklass | I |
| Håltagning för infälld montering | ø75 |
| Temperature Range Min - Max (°C) (SE) | 0...+35 |
| Överkopplingsbar | Ja |
Måttritningar
Ljusfördelningsdiagram
- 1 lux-tabell för utrymningsvägar i mittlinje, enlig normen EN 1838
- Beräkningsplan 0,02 m, mätresultat i batteridrift.
R1 avstånd från vägg (X-axel)
R2 Avstånd mellan armaturerna (X-axel)
R4 Avstånd från vägg (Y-axel)
Nödbelysning för utrymningsväg (takmontage)
| Montagehöjd (m) | Lux nivå under armaturen (lx) | R1 (m) | R2 (m) | R4 (m) |
| - | - | 1 lx | 1 lx | 1 lx |
| 2.5 | 40 | 5 | 11 | 1 |
| 4 | 15 | 6.5 | 17 | 1 |
| 6 | 6 | 7.5 | 20 | 1 |
| 8 | 3.5 | 7 | 21 | 1 |
| 10 | 2 | 6.5 | 21 | 1 |
