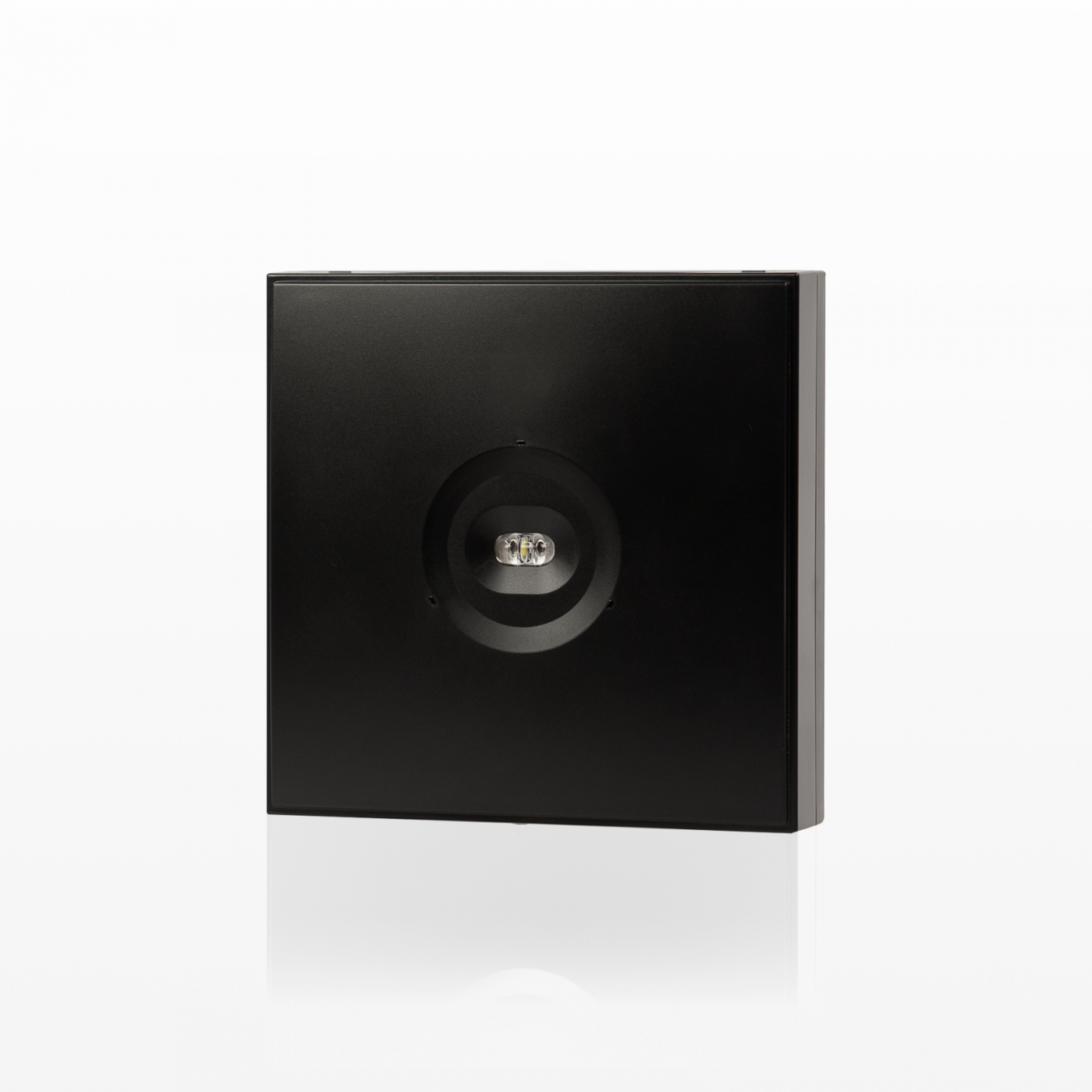

Linespot II Midbay nödljusarmatur TWT8851WKT
Adresserbar 230 V centralmatade LED-nödljusarmatur
Linespot II Midbay är en nödljusarmatur för ytmontage speciellt framtagen för takhöjder mellan 4-10 meter.
Linespot II Midbay använder den senaste LED-tekniken. Dess optik är utformad för att ge en lång och smal ljusbild som belyser korridorer och utrymningsvägar effektivt.
Linespot II är också lämplig för fuktiga miljöer. Linespot II är enkel och snabb att installera tack vare en separat montagedel, i vilken även strömförsörjningen är ansluten.
| Produktkod | TWT8851WKT | Sähkönumero (FI) | 4148800 | |
|---|---|---|---|---|
| E-nummer (SE) | Nej | GTIN | 06438045028903 | |
| Tullkod | 94056180 | Vikt | 0,50 kg | |
| Mått | 18,00 × 5,00 × 18,00 cm | Stommmaterial | plast | |
| CE Mark (SE) | Ja | Färg | RAL9005 (Jet black) | |
| Elektrisk montage | 2/3 x 2,5 mm² | EN 60598-2-22 | Ja | |
| ETIM class | [EC001957] | Glödtrådstest för plastikkomponent (°C) | 650 | |
| Intelligent Controller | Ja | IP-klass | IP43 | |
| Ljuskälla | LED | Ljusflöde (lm) | 240 | |
| Max inmatningseffekt VA | 10 VA | Max inmatningseffekt W | 5,5 W | |
| Montage | Yt | Montage (med tillbehör) | Pendel | |
| Nominell anslutningsspänning | 220-240 V, 50/60 Hz AC, DC | Skyddsklass | II | |
| Tapsa Control | Ja | Temperature Range Min - Max (°C) (SE) | -30...+50 | |
| Överkopplingsbar | Ja |
| Produktkod | TWT8851WKT |
|---|---|
| Sähkönumero (FI) | 4148800 |
| E-nummer (SE) | Nej |
| GTIN | 06438045028903 |
| Tullkod | 94056180 |
| Vikt | 0,50 kg |
| Mått | 18,00 × 5,00 × 18,00 cm |
| Stommmaterial | plast |
| CE Mark (SE) | Ja |
| Färg | RAL9005 (Jet black) |
| Elektrisk montage | 2/3 x 2,5 mm² |
| EN 60598-2-22 | Ja |
| ETIM class | [EC001957] |
| Glödtrådstest för plastikkomponent (°C) | 650 |
| Intelligent Controller | Ja |
| IP-klass | IP43 |
| Ljuskälla | LED |
| Ljusflöde (lm) | 240 |
| Max inmatningseffekt VA | 10 VA |
| Max inmatningseffekt W | 5,5 W |
| Montage | Yt |
| Montage (med tillbehör) | Pendel |
| Nominell anslutningsspänning | 220-240 V, 50/60 Hz AC, DC |
| Skyddsklass | II |
| Tapsa Control | Ja |
| Temperature Range Min - Max (°C) (SE) | -30...+50 |
| Överkopplingsbar | Ja |
Måttritningar
Ljusfördelningsdiagram
- 1 lux-tabell för utrymningsvägar i mittlinje, enlig normen EN 1838
- Beräkningsplan 0,02 m, mätresultat i batteridrift.
R1 avstånd från vägg (X-axel)
R2 Avstånd mellan armaturerna (X-axel)
R4 Avstånd från vägg (Y-axel)
Nödbelysning för utrymningsväg (takmontage)
| Montagehöjd (m) | Lux nivå under armaturen (lx) | R1 (m) | R2 (m) | R4 (m) |
| - | - | 1 lx | 1 lx | 1 lx |
| 2.5 | 40 | 5 | 11 | 1 |
| 4 | 15 | 6.5 | 17 | 1 |
| 6 | 6 | 7.5 | 20 | 1 |
| 8 | 3.5 | 7 | 21 | 1 |
| 10 | 2 | 6.5 | 21 | 1 |
Nedladdningar och datablad
| Filnamn | Ladda |
|---|---|
| Produktkort | Ladda |
| Allmän information om montering av Teknoware armaturer | Ladda |
| Installationsanvisning Line/Zonespot, Yt montage - VOT79 | Ladda |
