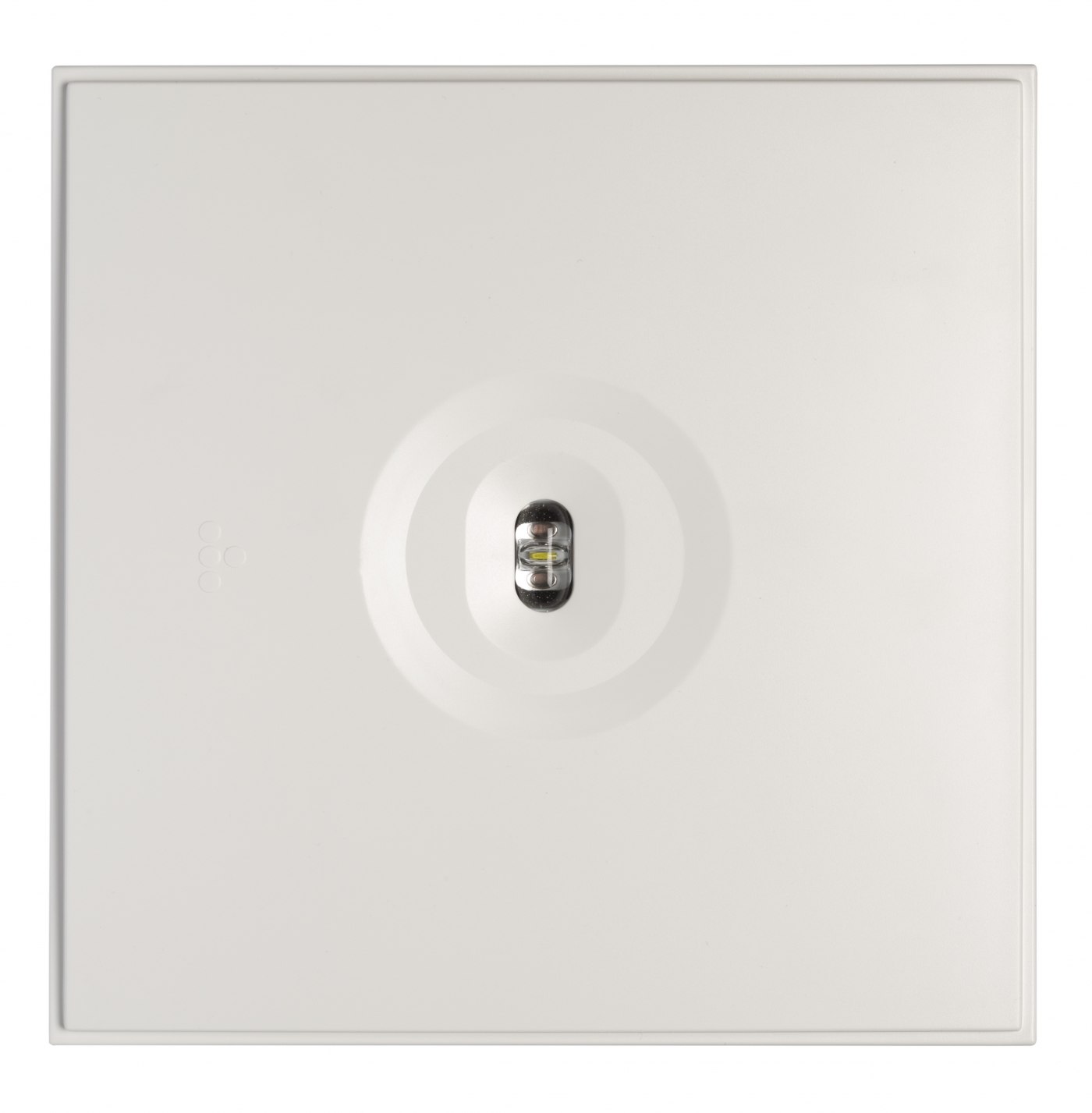

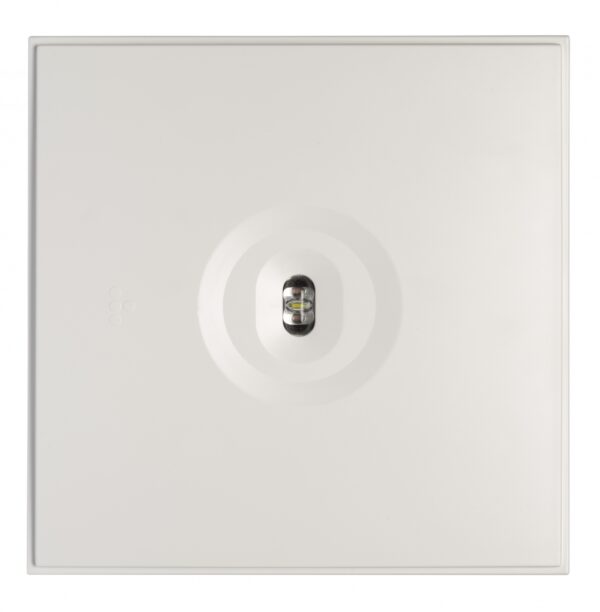

Linespot II Lowbay nödljusarmatur Y9971W

24-230 V centralmatade LED-nödljusarmatur (enskild förpackade TWT9971W)

Linespot II Lowbay är en utanpåliggande nödbelysning särskilt lämpad för utrymmen med låga takhöjder. Armaturens optik är framtagen för att ge en lång och smal ljusbild som effektivt lyser upp korridorer och utrymningsvägar.
Tack vare skyddsklass IP44 kan Linespot II även användas i fuktiga utrymmen. Armaturen är mycket installationsvänlig tack vare en separat sockel som ansluts till strömförsörjningen.

icon-ce
650 °C
43
icon-LED
24-230 V 50/60 Hz AC DC
icon-ProtectionClassIII
icon-ProtectionClassII
9003 (Signal white)
icon-Through-wiring
ProduktkodY9971WSähkönumero (FI)4281524
E-nummer (SE)NejGTIN6438045016856
Tullkod94056180Vikt0,60 kg
Mått18,50 × 18,50 × 5,20 cmStommmaterialplast
CE Mark (SE)JaFärgRAL9003 (Signal white)
Elektrisk montage2 x 2,5 mm² (24 V), 3 x 2,5 mm² (230 V)ETIM class[EC001957]
Glödtrådstest för plastikkomponent (°C)650 IP-klassIP43
LjuskällaLEDLjusflöde (lm)230
Max inmatningseffekt VA8 VA (24 V), 10 VA (230 V)Max inmatningseffekt W5 W (24 V), 5 W (230 V)
MontageYtMontage (med tillbehör)Pendel
Nominell anslutningsspänning24-230 V, 50/60 Hz AC, DCSkyddsklassIII (24 V), II (230 V)
Temperature Range Min - Max (°C) (SE)-30...+50ÖverkopplingsbarJa
ProduktkodY9971W
Sähkönumero (FI)4281524
E-nummer (SE)Nej
GTIN6438045016856
Tullkod94056180
Vikt0,60 kg
Mått18,50 × 18,50 × 5,20 cm
Stommmaterialplast
CE Mark (SE)Ja
FärgRAL9003 (Signal white)
Elektrisk montage2 x 2,5 mm² (24 V), 3 x 2,5 mm² (230 V)
ETIM class[EC001957]
Glödtrådstest för plastikkomponent (°C)650
IP-klassIP43
LjuskällaLED
Ljusflöde (lm)230
Max inmatningseffekt VA8 VA (24 V), 10 VA (230 V)
Max inmatningseffekt W5 W (24 V), 5 W (230 V)
MontageYt
Montage (med tillbehör)Pendel
Nominell anslutningsspänning24-230 V, 50/60 Hz AC, DC
SkyddsklassIII (24 V), II (230 V)
Temperature Range Min - Max (°C) (SE)-30...+50
ÖverkopplingsbarJa

Måttritningar

Måttritning

Ljusfördelningsdiagram

Nödbelysning för utrymningsväg (takmontage)

  • 1 lux-tabell för utrymningsvägar i mittlinje, enlig normen EN 1838
  • Beräkningsplan 0,02 m, mätresultat i batteridrift.

R1 avstånd från vägg (X-axel)

R2 Avstånd mellan armaturerna (X-axel)

R4 Avstånd från vägg (Y-axel)

Nödbelysning för utrymningsväg (takmontage)

Montagehöjd (m)Lux nivå under armaturen (lx)R1 (m)R2 (m)R4 (m)
--1 lx1 lx1 lx
2.57.59211
4310281
61.59221

Tillbehör

ProduktkodE-nummerBeskrivning
TW77507BBollskydd TW77507BLägg till i varukorg
