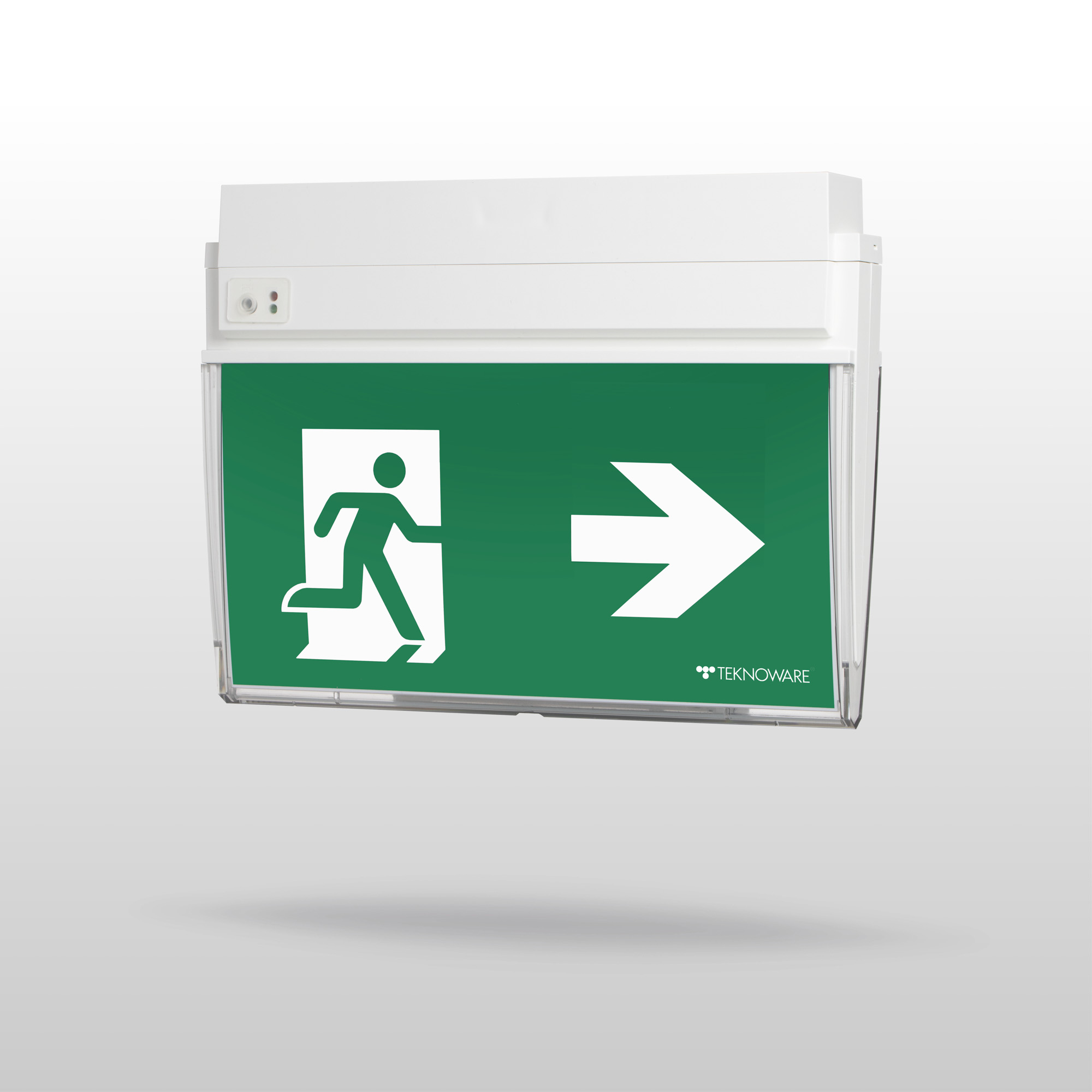

ESC 90 hänvisningsarmatur Y9092WA120

Ladda ner PDF

Hänvisningsarmatur med 1 h kondensatordrift och trådlös övervakning och självtestfunktion, komplett med set om 4 piktogram, 25 m läsavstånd (enskild förpackade TWS9092WA)

ESC 90 är en hänvisningsarmatur. Den senaste tekniken kombineras med modern belysningsdesign. Tack vare högkvalitativ elektronik-, optik- och mekanikkonstruktion har armaturen ett jämnt belyst piktogram, låg strömförbrukning, samt ett slankt utseende.
Det är enkelt att byta piktogram, plastskivan bara skjuts på plats. ESC 90 hänvisningsarmatur är enkel att installera i taket eller på väggen. Den kan användas både ensidig och dubbelsidig, och monteras på ytan eller infälld. ESC 90 är särskilt enkel och snabb att installera tack vare en separat montagedel, i vilken även strömförsörjningen är ansluten.

icon-AaltoControl
1 h
icon-ce
EN 1838
EN 60598_2_22
icon-Escap
850 °C
43
icon-LED
icon-LumiTest
220-240 V 50/60 Hz AC
icon-ProtectionClassII
9003
icon-Through-wiring
25 m
ProduktkodY9092WA120Sähkönumero (FI)4281250
E-nummer (SE)NejGTIN6438045014319
Tullkod94056180Vikt0,60 kg
Mått27,30 × 20,50 × 4,60 cmAalto ControlJa
Drifttid (h)JaStommmaterialplast
CE Mark (SE)JaFärgRAL9003
Elektrisk montage2/3 x 2,5 mm²EN 1838Ja
EN 60598-2-22JaEscapJa
ETIM class[EC001957]Glödtrådstest för plastikkomponent (°C)850
IP-klassIP43LjuskällaLED
Lumi TestJaMax inmatningseffekt VA4 VA
MontageTak, VäggMontage (med tillbehör)Flagg, Pendel, Infälld
Nominell anslutningsspänning220-240 V, 50/60 Hz ACPiktogrampiktogramset ner, höger, vänster
SkyddsklassIIHåltagning för infälld montering53 x 275
Temperature Range Min - Max (°C) (SE)-25...+35ÖverkopplingsbarJa
Läsavstånd25 m
ProduktkodY9092WA120
Sähkönumero (FI)4281250
E-nummer (SE)Nej
GTIN6438045014319
Tullkod94056180
Vikt0,60 kg
Mått27,30 × 20,50 × 4,60 cm
Aalto ControlJa
Drifttid (h)Ja
Stommmaterialplast
CE Mark (SE)Ja
FärgRAL9003
Elektrisk montage2/3 x 2,5 mm²
EN 1838Ja
EN 60598-2-22Ja
EscapJa
ETIM class[EC001957]
Glödtrådstest för plastikkomponent (°C)850
IP-klassIP43
LjuskällaLED
Lumi TestJa
Max inmatningseffekt VA4 VA
MontageTak, Vägg
Montage (med tillbehör)Flagg, Pendel, Infälld
Nominell anslutningsspänning220-240 V, 50/60 Hz AC
Piktogrampiktogramset ner, höger, vänster
SkyddsklassII
Håltagning för infälld montering53 x 275
Temperature Range Min - Max (°C) (SE)-25...+35
ÖverkopplingsbarJa
Läsavstånd25 m

Måttritningar

Måttritning

Nedladdningar och datablad

FilnamnLadda
ProduktkortLadda
Allmän information om montering av Teknoware armaturerLadda
Installationsanvisning ESC 90 - VOT50Ladda
