Esc 90 hänvisningsarmatur TWT9071W

Ladda ner PDF

24-230 V centralmatade hänvisningsarmatur

ESC 90 är en hänvisningsarmatur. Den senaste tekniken kombineras med modern belysningsdesign. Tack vare högkvalitativ elektronik-, optik- och mekanikkonstruktion har armaturen ett jämnt belyst piktogram, låg strömförbrukning, samt ett slankt utseende.
Det är enkelt att byta piktogram, plastskivan bara skjuts på plats. ESC 90 hänvisningsarmatur är enkel att installera i taket eller på väggen. Den kan användas både ensidig och dubbelsidig, och monteras på ytan eller infälld. ESC 90 är särskilt enkel och snabb att installera tack vare en separat montagedel, i vilken även strömförsörjningen är ansluten.

Piktogram köps separat.

icon-ce
EN 1838
EN 60598_2_22
650 °C
43
icon-LED
24-230 V 50/60 Hz AC DC
icon-ProtectionClassIII
icon-ProtectionClassII
9003
icon-Through-wiring
25 m
ProduktkodTWT9071WSähkönumero (FI)4282248
E-nummer (SE)NejGTIN6438045020563
Tullkod94056180Vikt0,44 kg
Mått26,80 × 4,00 × 20,20 cmStommmaterialplast
CE Mark (SE)JaFärgRAL9003 (Signal white)
Elektrisk montage2 x 2,5 mm² (24 V), 3 x 2,5 mm² (230 V)EN 1838Ja
EN 60598-2-22JaETIM class[EC001957]
Glödtrådstest för plastikkomponent (°C)650 IP-klassIP43
LjuskällaLEDMax inmatningseffekt VA2 VA (24 V), 5,5 VA (230 V)
Max inmatningseffekt W1,5 W (24 V), 2 W (230 V)MontageTak, Vägg
Montage (med tillbehör)Flagg, Pendel, InfälldNominell anslutningsspänning24-230 V, 50/60 Hz AC, DC
SkyddsklassIII (24 V), II (230 V)Temperature Range Min - Max (°C) (SE)-30…+50
ÖverkopplingsbarJaLäsavstånd25 m
ProduktkodTWT9071W
Sähkönumero (FI)4282248
E-nummer (SE)Nej
GTIN6438045020563
Tullkod94056180
Vikt0,44 kg
Mått26,80 × 4,00 × 20,20 cm
Stommmaterialplast
CE Mark (SE)Ja
FärgRAL9003 (Signal white)
Elektrisk montage2 x 2,5 mm² (24 V), 3 x 2,5 mm² (230 V)
EN 1838Ja
EN 60598-2-22Ja
ETIM class[EC001957]
Glödtrådstest för plastikkomponent (°C)650
IP-klassIP43
LjuskällaLED
Max inmatningseffekt VA2 VA (24 V), 5,5 VA (230 V)
Max inmatningseffekt W1,5 W (24 V), 2 W (230 V)
MontageTak, Vägg
Montage (med tillbehör)Flagg, Pendel, Infälld
Nominell anslutningsspänning24-230 V, 50/60 Hz AC, DC
SkyddsklassIII (24 V), II (230 V)
Temperature Range Min - Max (°C) (SE)-30…+50
ÖverkopplingsbarJa
Läsavstånd25 m

Måttritningar

Måttritning

Ljusfördelningsdiagram

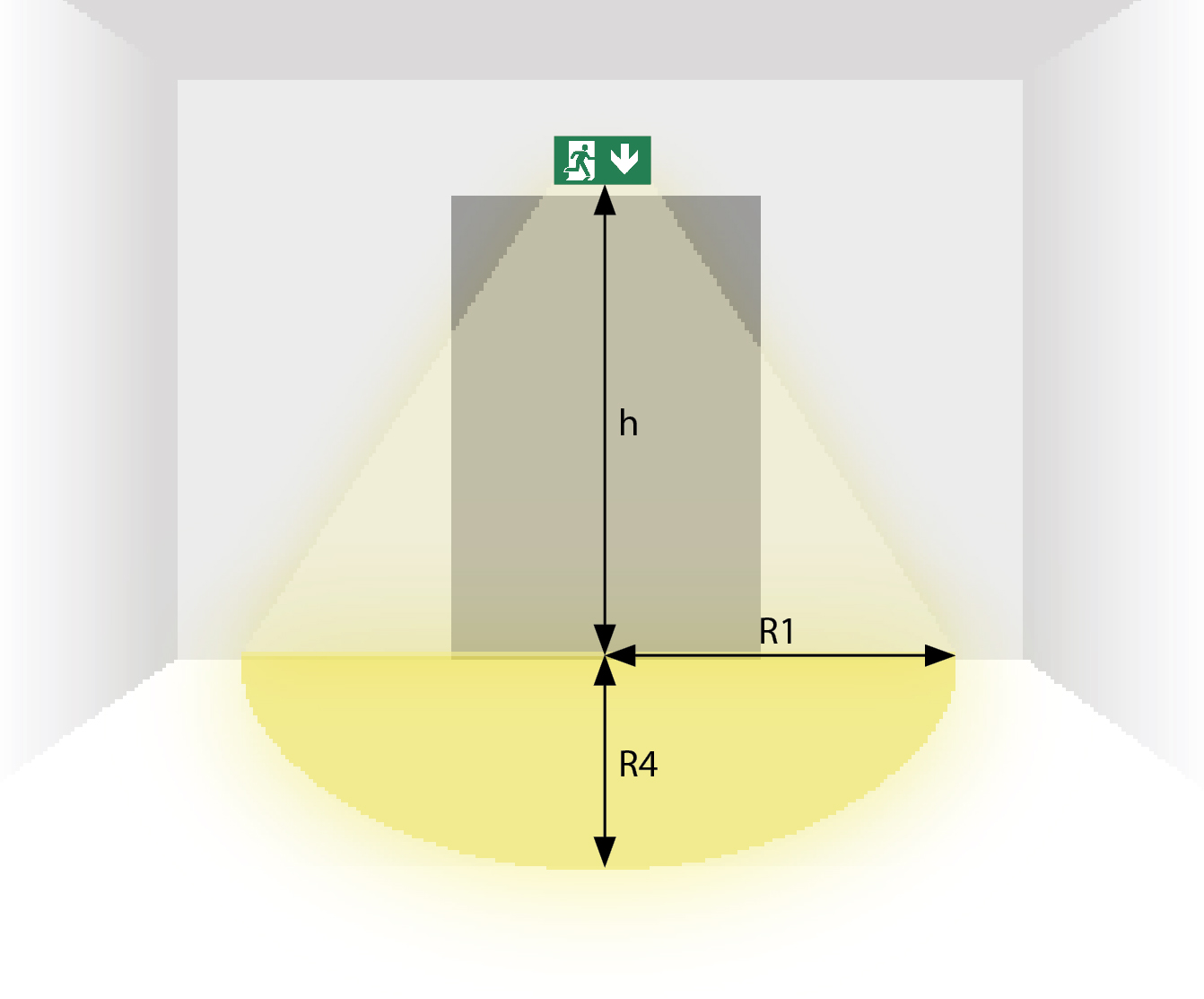

Nödbelysning för öppna ytor (takmontage)

  • 0,5 lux-tabell för öppna ytor, enlig normen EN 1838, 0,5 m område på sidorna är beräknat i tabellen.
  • Beräkningsplan 0,02 m, mätresultat i batteridrift.
R1 avstånd från vägg (X-axel)
R2 Avstånd mellan armaturerna (X-axel)
R3 Avstånd mellan armaturerna (Y-axel)
R4 Avstånd från vägg (Y-axel)

Nödbelysning för öppna ytor (takmontage)

Montagehöjd (m)Lux nivå under armaturen (lx)R1 (m)R4 (m)R1 (m)R4 (m)
--1 lx1 lx0.5 lx0.5 lx
21.50.50.511
2.51.10.50.511

Nedladdningar och datablad

FilnamnLadda
ProduktkortLadda
Allmän information om montering av Teknoware armaturerLadda
Installationsanvisning ESC 90 - VOT50Ladda

Produkter som krävs

ProduktkodE-nummerBeskrivningLäsavståndPiktogram
PB4017347099Set om piktogram PB40125 m Lägg till i varukorg
PB9006Piktogram PB900625 m Lägg till i varukorg
PB9005Piktogram PB900525 m Lägg till i varukorg
PB9004Piktogram PB900425 m Lägg till i varukorg

Tillbehör

ProduktkodE-nummerBeskrivning
TWT90027341193Flag bracket TWT9002Lägg till i varukorg
TW77508BBollskydd TW77508BLägg till i varukorg
TWT9000Pendelhållare TWT9000Lägg till i varukorg
