Produkt / Centrala batterisystem / Hänvisningsarmaturer / ESC 81 / ESC 81 LED hänvisningsarmatur Y8151WK165

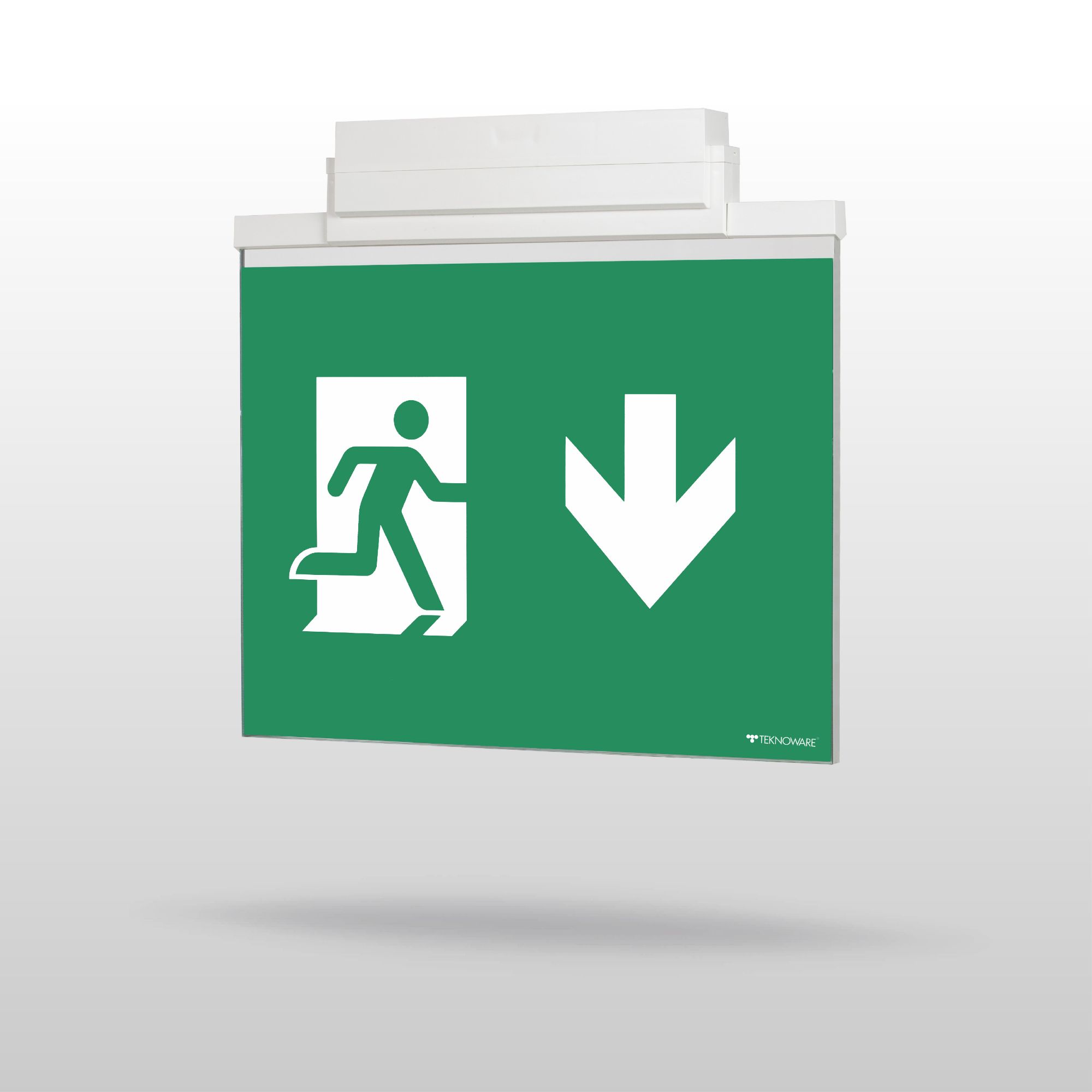

ESC 81 LED hänvisningsarmatur Y8151WK165

Ladda ner PDF

Adresserbar 230 V centralmatade LED-hänvisningsarmatur, komplett med dubbelsidigt piktogram, pil ner, 60 m läsavstånd (enskild förpackade TWT8151WK)

ESC 81 är en innovativ LED-hänvisningsarmatur utrustad med en ljusskylt. Den kombinerar den senaste tekniken med modern armaturdesign.
Jämnt belysta ljusskyltar, låg strömförbrukning och slanka armaturer är resultatet av Teknowares banbrytande kompetens inom elektronik- och produktdesign. Armaturen kan användas både ensidig och dubbelsidig, och monteras på ytan eller infälld.
ESC 81 är särskilt enkel och snabb att installera tack vare en separat montagedel, i vilken även strömförsörjningen är ansluten.

icon-ce
EN 1838
EN 60598_2_22
650 °C
43
icon-LED
220-240 V 50/60 Hz AC DC
icon-ProtectionClassII
9003
icon-TapsaControl
icon-Through-wiring
60 m
ProduktkodY8151WK165Sähkönumero (FI)4281395
E-nummer (SE)NejGTIN6438045016405
Tullkod94056180Vikt1,40 kg
Mått41,00 × 39,00 × 4,60 cmStommmaterialplast
CE Mark (SE)JaFärgRAL9003
Elektrisk montage2/3 x 2,5 mm²EN 1838Ja
EN 60598-2-22JaETIM class[EC001957]
Glödtrådstest för plastikkomponent (°C)650 IP-klassIP43
LjuskällaLEDMax inmatningseffekt VA6,5 VA
Max inmatningseffekt W4,2 WMontageTak, Vägg
Montage (med tillbehör)Flagg, Pendel, InfälldNominell anslutningsspänning220-240 V, 50/60 Hz AC, DC
Piktogramner & nerSkyddsklassII
Håltagning för infälld montering45 x 415Tapsa ControlJa
Temperature Range Min - Max (°C) (SE)-30...+50ÖverkopplingsbarJa
Läsavstånd60 m
ProduktkodY8151WK165
Sähkönumero (FI)4281395
E-nummer (SE)Nej
GTIN6438045016405
Tullkod94056180
Vikt1,40 kg
Mått41,00 × 39,00 × 4,60 cm
Stommmaterialplast
CE Mark (SE)Ja
FärgRAL9003
Elektrisk montage2/3 x 2,5 mm²
EN 1838Ja
EN 60598-2-22Ja
ETIM class[EC001957]
Glödtrådstest för plastikkomponent (°C)650
IP-klassIP43
LjuskällaLED
Max inmatningseffekt VA6,5 VA
Max inmatningseffekt W4,2 W
MontageTak, Vägg
Montage (med tillbehör)Flagg, Pendel, Infälld
Nominell anslutningsspänning220-240 V, 50/60 Hz AC, DC
Piktogramner & ner
SkyddsklassII
Håltagning för infälld montering45 x 415
Tapsa ControlJa
Temperature Range Min - Max (°C) (SE)-30...+50
ÖverkopplingsbarJa
Läsavstånd60 m

Måttritningar

Måttritning

Nedladdningar och datablad

FilnamnLadda
ProduktkortLadda
Allmän information om montering av Teknoware armaturerLadda
Installationsanvisning ESC 81 - VOT52Ladda

Installationsvideor

Tillbehör

ProduktkodE-nummerBeskrivningPiktogram
XWT8106Vit täckdekal XWT8106 Lägg till i varukorg

ProduktkodE-nummerBeskrivning
TWT8102Flag bracket TWT8102Lägg till i varukorg
TWT8101Infälld monteringsram TWT8101Lägg till i varukorg
TW77510B7341214Bollskydd TW77510BLägg till i varukorg
TWT9000Pendelhållare TWT9000Lägg till i varukorg
