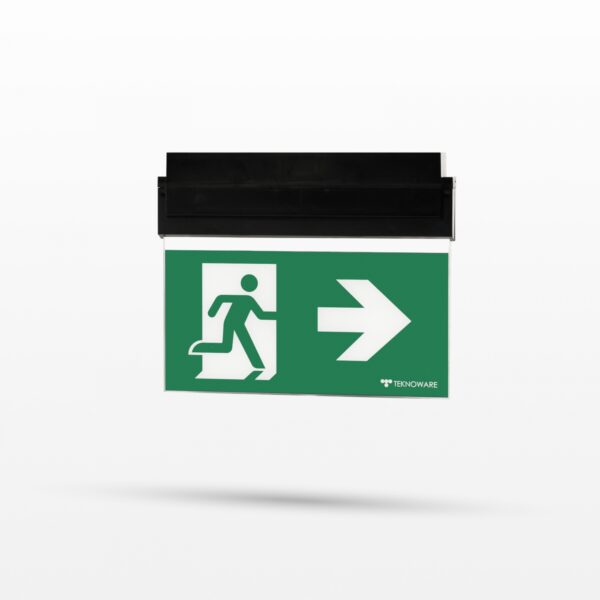

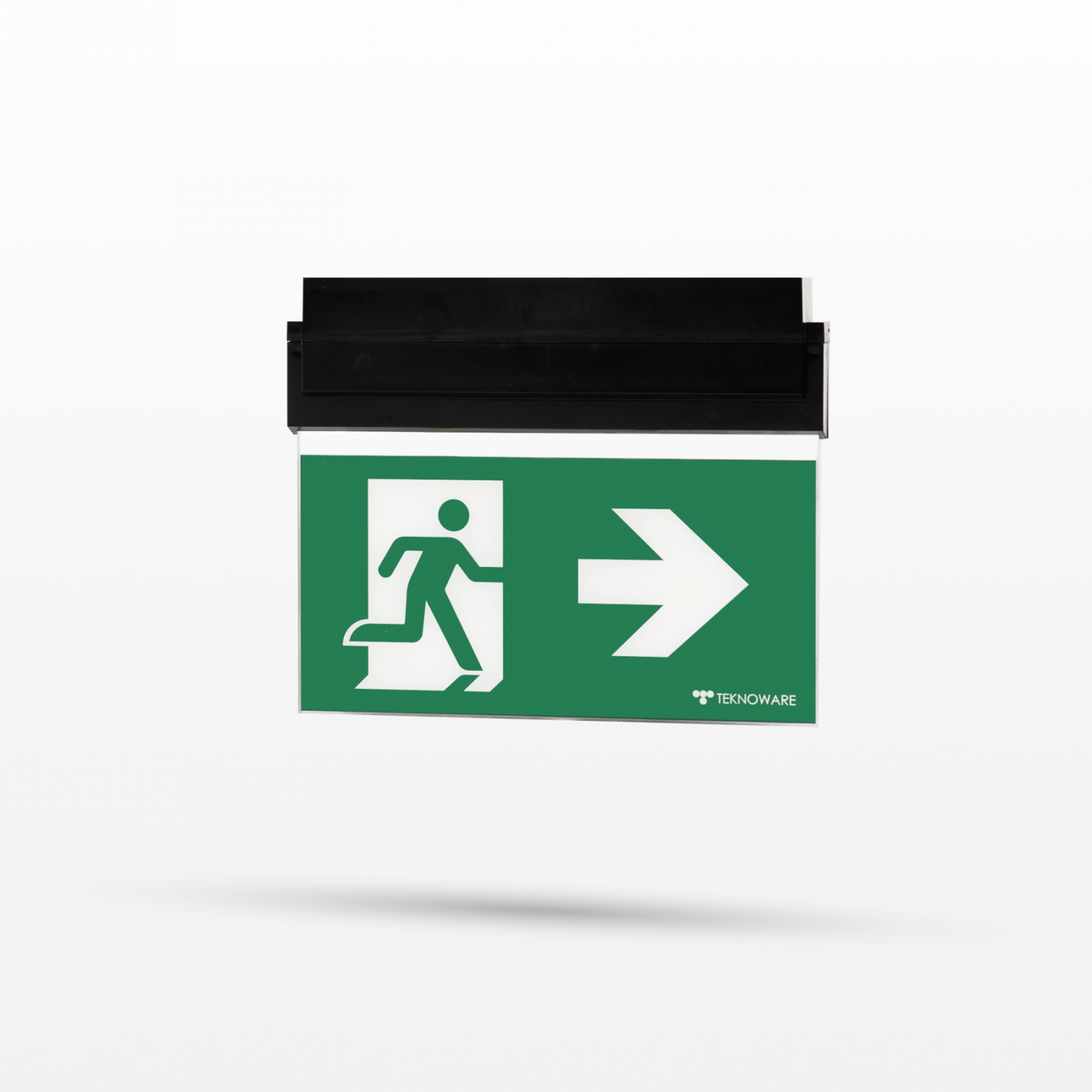

ESC 80 hänvisningsarmatur TWT8051WKT

Name: ESC 80 hänvisningsarmatur TWT8051WKT
SKU: TWT8051WKT
Price: 1.00 EUR
Availability: InStock

Adresserbar 230 V centralmatade LED-hänvisningsarmatur

ESC 80 är en hänvisningsarmatur utrustad med en ljusskylt som kombinerar den senaste tekniken med modern armaturdesign. Tack vare Teknowares innovativa elektronik- och produktdesign, har ESC 80-armaturen ett jämnt belyst piktogram, låg strömförbrukning, samt ett slankt utseende.
Det går att välja mellan tre olika armaturstorlekar. ESC 80-armaturer kan användas både ensidiga och dubbelsidiga, och monteras på ytan eller infällda. ESC 80 är särskilt enkel och snabb att installera tack vare en separat montagedel, i vilken även strömförsörjningen är ansluten.

Piktogram köps separat.

Produktkod	TWT8051WKT	Sähkönumero (FI)	4148763
E-nummer (SE)	Nej	GTIN	06438045028538
Tullkod	94056180	Vikt	0,69 kg
Mått	26,80 × 4,00 × 18,50 cm	Stommmaterial	plast
CE Mark (SE)	Ja	Färg	RAL9005 (Jet black)
Elektrisk montage	2/3 x 2,5 mm²	EN 1838	Ja
EN 60598-2-22	Ja	ETIM class	[EC001957]
Glödtrådstest för plastikkomponent (°C)	650	IP-klass	IP43
Ljuskälla	LED	Max inmatningseffekt VA	6,6 VA
Max inmatningseffekt W	4,2 W	Montage	Tak, Vägg
Montage (med tillbehör)	Flagg, Pendel, Infälld	Nominell anslutningsspänning	220-240 V, 50/60 Hz AC, DC
Skyddsklass	II	Håltagning för infälld montering	45 x 275
Tapsa Control	Ja	Temperature Range Min - Max (°C) (SE)	-30...+50
Överkopplingsbar	Ja	Läsavstånd	20 m, 26 m, 30 m

Produktkod	TWT8051WKT
Sähkönumero (FI)	4148763
E-nummer (SE)	Nej
GTIN	06438045028538
Tullkod	94056180
Vikt	0,69 kg
Mått	26,80 × 4,00 × 18,50 cm
Stommmaterial	plast
CE Mark (SE)	Ja
Färg	RAL9005 (Jet black)
Elektrisk montage	2/3 x 2,5 mm²
EN 1838	Ja
EN 60598-2-22	Ja
ETIM class	[EC001957]
Glödtrådstest för plastikkomponent (°C)	650
IP-klass	IP43
Ljuskälla	LED
Max inmatningseffekt VA	6,6 VA
Max inmatningseffekt W	4,2 W
Montage	Tak, Vägg
Montage (med tillbehör)	Flagg, Pendel, Infälld
Nominell anslutningsspänning	220-240 V, 50/60 Hz AC, DC
Skyddsklass	II
Håltagning för infälld montering	45 x 275
Tapsa Control	Ja
Temperature Range Min - Max (°C) (SE)	-30...+50
Överkopplingsbar	Ja
Läsavstånd	20 m, 26 m, 30 m

Måttritningar

Ljusfördelningsdiagram

Nödbelysning för öppna ytor (takmontage)

0,5 lux-tabell för öppna ytor, enlig normen EN 1838, 0,5 m område på sidorna är beräknat i tabellen.
Beräkningsplan 0,02 m, mätresultat i batteridrift.

R1 avstånd från vägg (X-axel)

R2 Avstånd mellan armaturerna (X-axel)

R3 Avstånd mellan armaturerna (Y-axel)

R4 Avstånd från vägg (Y-axel)

Nödbelysning för öppna ytor (takmontage)

Montagehöjd (m)	Lux nivå under armaturen (lx)	R1 (m)	R4 (m)	R1 (m)	R4 (m)
-	-	1 lx	1 lx	0.5 lx	0.5 lx
2	1.1	0.5	1	1.5	2
2.5	0.7			1.5	2

Nedladdningar och datablad

Filnamn	Ladda
Produktkort	Ladda
Installationsanvisning ESC 80 - VOT51	Ladda
Allmän information om montering av Teknoware armaturer	Ladda

Installationsvideor

Produkter som krävs

Produktkod	E-nummer	Beskrivning	Läsavstånd
PBV80261E2		Piktogram PBV80261E2	26 m	Lägg till i varukorg
PBV80261E1		Piktogram PBV80261E1	26 m	Lägg till i varukorg
PBV80202E3	7347094	Piktogram PBV80202E3	20 m	Lägg till i varukorg
PBV80201E2		Piktogram PBV80201E2	20 m	Lägg till i varukorg
PBV80262E3		Piktogram PBV80262E3	26 m	Lägg till i varukorg
PBV80201E1		Piktogram PBV80201E1	20 m	Lägg till i varukorg
PBV80262E		Piktogram PBV80262E	26 m	Lägg till i varukorg
PBV80302E	7347096	Piktogram PBV80302E	30 m	Lägg till i varukorg
PBV80261E		Piktogram PBV80261E	26 m	Lägg till i varukorg
PBV80301E	7347098	Piktogram PBV80301E	30 m	Lägg till i varukorg
PBV80302E3	7347097	Piktogram PBV80302E3	30 m	Lägg till i varukorg
PBV80201E	7347095	Piktogram PBV80201E	20 m	Lägg till i varukorg
PBV80301E1		Piktogram PBV80301E1	30 m	Lägg till i varukorg
PBV80301E2		Piktogram PBV80301E2	30 m	Lägg till i varukorg
PBV80202E	7347093	Piktogram PBV80202E	20 m	Lägg till i varukorg
