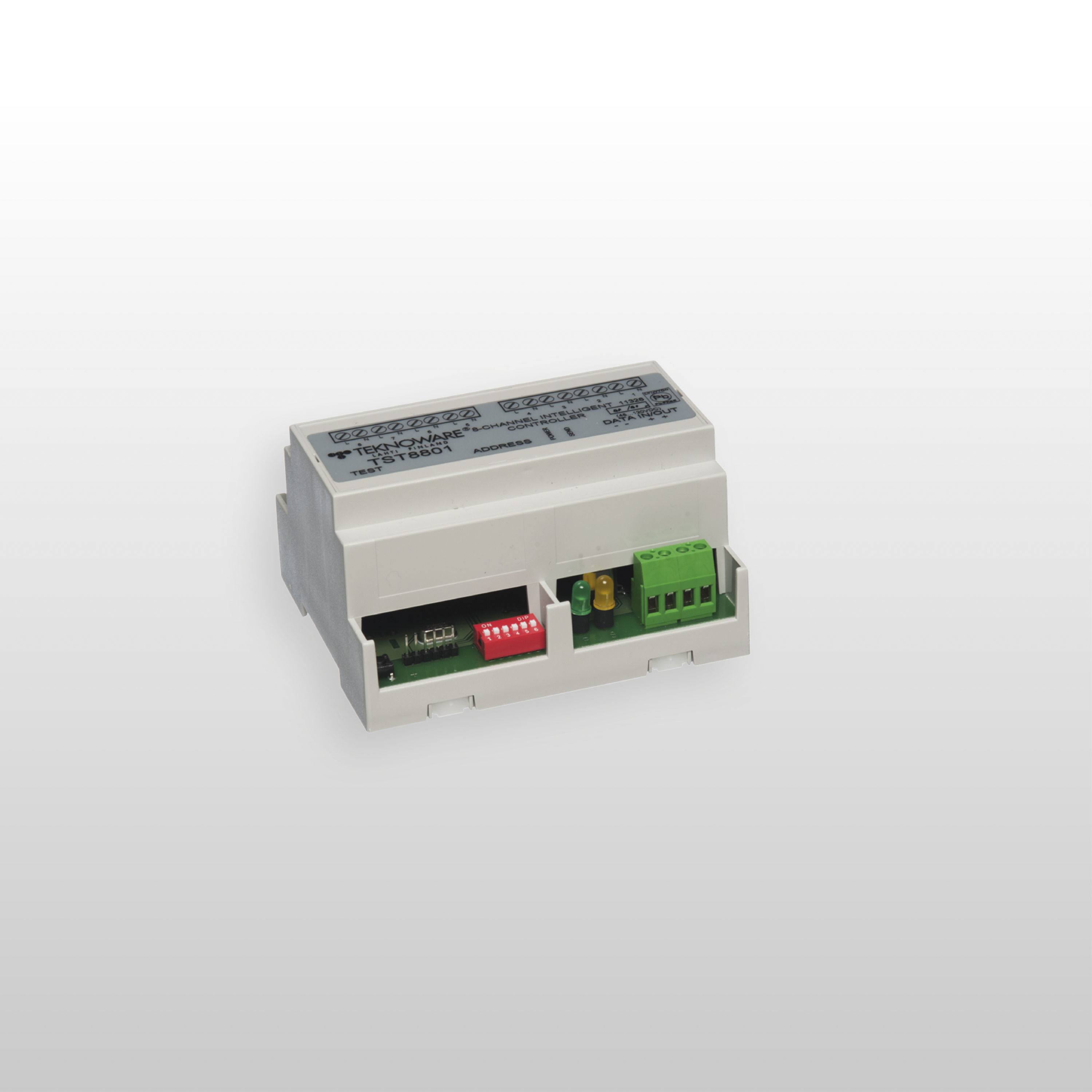

IC-valaisinohjausyksikkö TST8801

IC-valaisinohjausyksikkö

Teknowaren IC (Intelligent Controller) -järjestelmä mahdollistaa suuren määrän erilaisia vaihtoehtoja ohjata ajoittain toimivia turvavalaisimia päälle ja pois, vapaasti valittavien jännitetulojen avulla. Samalla voidaan valvoa usean ryhmäkeskuksen tai yleisvalaistuksen jännitettä. Kun jostain määritellystä tai useasta ryhmäkeskuksesta katoaa jännite, syttyvät määritellyt turvavalaisimet AC-jännitteellä.
Yhdessä IC Input -moduulissa on kahdeksan jännitetuloa, joista jokaisella on oma galvaanisesti erotettu L- ja N-liitäntänsä. Jokaisella IC Input –moduulilla on oma, DIP-kytkimellä asetettava osoitteensa.
IC-järjestelmä koostuu seuraavista komponenteista:

  • TKT65C, TKT66C, TKT67C tai TKT68C-mallin osoitteellinen Tapsa Control -turvavalokeskus, Osoitteelliset, K-mallin turvavalaisimet
  • TST8801, IC Input -moduuli (Max 31 kpl yhdessä IC-järjestelmässä)
  • TST6x5x, keskuksenvalaisinohjausliityntä (sisältää PC-ohjelmiston, jolla IC-järjestelmä ohjelmoidaan)

Järjestelmäasetusten ja valaisimien ohjelmointi tehdään käyttöönoton yhteydessä, PC-ohjelmistolla, USB-liitännän kautta ohjainlaitteeseen. Ohjelmointi tallentuu keskuksen muistiin eikä PC:tä tarvita kuin ohjelmoinnin yhteydessä.
Mikä tahansa, minkä tahansa IC Input -moduulin syöttö voidaan asettaa ohjaamaan mitä tahansa valaisinta, tai valaisimia, missä tahansa ryhmässä. IC-järjestelmään voidaan myös ohjelmoida loogisia kytkimiä, joissa IC Input -moduulin tuloista voidaan muodostaa ryhmiä, joilla voidaan ohjata valaisimia. Loogiset kytkimet toimivat siten, että minkä tahansa ryhmän kytkimen aktivoituessa syttyvät sille ohjelmoidut valaisimet. Yksittäisiä tuloja ja loogisia kytkimiä voidaan käyttää myös invertoidusti, jolloin valaisin sammuu, kun tuloon tulee jännite.

TuotekoodiTST8801Sähkönumero7123858
GTIN6438045011622Tullikoodi85044095
Paino0,10 kgMitat10,50 × 5,80 × 9,00 cm
ETIM luokkaOhjauskeskus väyläjärjestelmään (EC000699)
TuotekoodiTST8801
Sähkönumero7123858
GTIN6438045011622
Tullikoodi85044095
Paino0,10 kg
Mitat10,50 × 5,80 × 9,00 cm
ETIM luokkaOhjauskeskus väyläjärjestelmään (EC000699)

Yhteensopivat tuotteet

TuotekoodiSähkönumeroKuvaus
TS98253B7123831Osoiteyksikkö TS98253BLisää ostoskoriin
TS982817123835Osoiteyksikkö TS98281Lisää ostoskoriin
TS982537123830Osoiteyksikkö TS98253Lisää ostoskoriin
TS982547123832Osoiteyksikkö TS98254Lisää ostoskoriin
TS982717123834Osoiteyksikkö TS98271Lisää ostoskoriin
TS98263B7123829Erillinen osoiteyksikkö TS98263BLisää ostoskoriin
