Solid Zone Midbay -turvavalaisin TWT3751WK
Osoitteelliseen 230 V keskusakustojärjestelmään liitettävä turvavalaisin
Avoimien alueiden turvavalaistukseen suunniteltu Solid Zone Midbay on IP65-kotelointiluokan turvavalaisin.
Täysin pölytiivis ja vedeltä suojattu valaisin soveltuu käytettäväksi esim. teollisuustiloissa ja parkkihalleissa. Keskusakustojärjestelmän valaisimet soveltuvat myös ulkokäyttöön. Solid-valaisinten suunnittelussa helppoon asennettavuuteen on kiinnitetty erityistä huomiota.
| Tuotekoodi | TWT3751WK | Sähkönumero | 4148726 | |
|---|---|---|---|---|
| GTIN | 6438045028088 | Tullikoodi | 94056180 | |
| Paino | 1,02 kg | Mitat | 37,10 × 18,10 × 5,70 cm | |
| Rungon materiaali | muovi | CE Merkintä | Kyllä | |
| Väri | RAL9003 (Signal white) | Sähköinen asennus | 3 x 2,5 mm² | |
| EN 1838 | Kyllä | EN 60598-2-22 | Kyllä | |
| ETIM luokka | Turva-/opastevalaisin (EC001957) | Muoviosien kuumalankakoe (°C) | 650 | |
| Intelligent Controller | Kyllä | IP Luokka | IP65 | |
| Valonlähde | LED | Valovirta (lm) | 1600 | |
| Max. Syöttöteho VA | 15,7 VA | Max Syöttöteho W | 14,1 W | |
| Asennus vakiona | Pinta | Nimellissyöttöjännite | 220-240 V, 50/60 Hz AC, DC | |
| Suojausluokka | I | Tapsa Control | Kyllä | |
| Käyttölämpötila Min - Max (°C) | -30…+40 | Ketjutettavissa | Kyllä |
| Tuotekoodi | TWT3751WK |
|---|---|
| Sähkönumero | 4148726 |
| GTIN | 6438045028088 |
| Tullikoodi | 94056180 |
| Paino | 1,02 kg |
| Mitat | 37,10 × 18,10 × 5,70 cm |
| Rungon materiaali | muovi |
| CE Merkintä | Kyllä |
| Väri | RAL9003 (Signal white) |
| Sähköinen asennus | 3 x 2,5 mm² |
| EN 1838 | Kyllä |
| EN 60598-2-22 | Kyllä |
| ETIM luokka | Turva-/opastevalaisin (EC001957) |
| Muoviosien kuumalankakoe (°C) | 650 |
| Intelligent Controller | Kyllä |
| IP Luokka | IP65 |
| Valonlähde | LED |
| Valovirta (lm) | 1600 |
| Max. Syöttöteho VA | 15,7 VA |
| Max Syöttöteho W | 14,1 W |
| Asennus vakiona | Pinta |
| Nimellissyöttöjännite | 220-240 V, 50/60 Hz AC, DC |
| Suojausluokka | I |
| Tapsa Control | Kyllä |
| Käyttölämpötila Min - Max (°C) | -30…+40 |
| Ketjutettavissa | Kyllä |
Mittakuvat
Valonjakotaulukot
- 0.5 luksin taulukko avoimille alueille standardin EN 1838 mukaisesti; 0.5 metrin raja-alue on huomioitu taulukossa.
- Mittaustaso 0.02 m, mittaustulos katkokäytöllä.

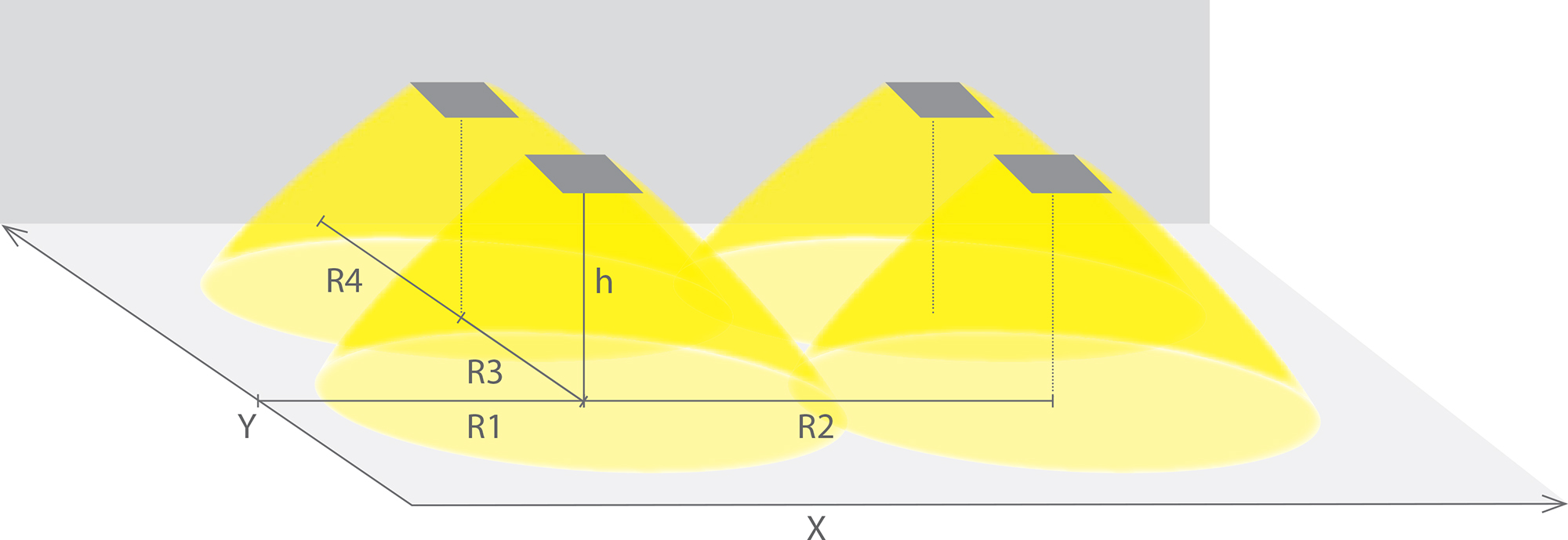

R1 etäisyys seinästä X-suunta
R2 valaisimien asennusväli X-suunta
R3 valaisimien asennusväli Y-suunta
R4 etäisyys seinästä Y-suunta
Avoimen alueen turvavalaistus (kattoasennus)
| Asennuskorkeus (m) | Valaisimen alla (lx) | R1 (m) | R2 (m) | R3 (m) | R4 (m) |
| - | - | 0.5 lx | 0.5 lx | 0.5 lx | 0.5 lx |
| 3 | 60 | 6 | 12 | 12 | 6 |
| 4 | 34 | 6.5 | 13 | 13 | 6.5 |
| 6 | 15 | 7.5 | 15 | 15 | 7.5 |
| 8 | 8 | 8.5 | 17 | 17 | 8.5 |
| 10 | 5 | 9.5 | 19 | 19 | 9.5 |
| 12 | 4 | 10 | 20 | 20 | 10 |
| 14 | 3.5 | 10.5 | 21 | 21 | 10.5 |
| 16 | 2.5 | 11 | 22 | 22 | 11 |
| 18 | 2 | 11.5 | 23 | 23 | 11.5 |
| 20 | 1.5 | 12 | 24 | 24 | 12.5 |
