Opas 80 -opastevalaisin Y8071W145

Lataa PDF

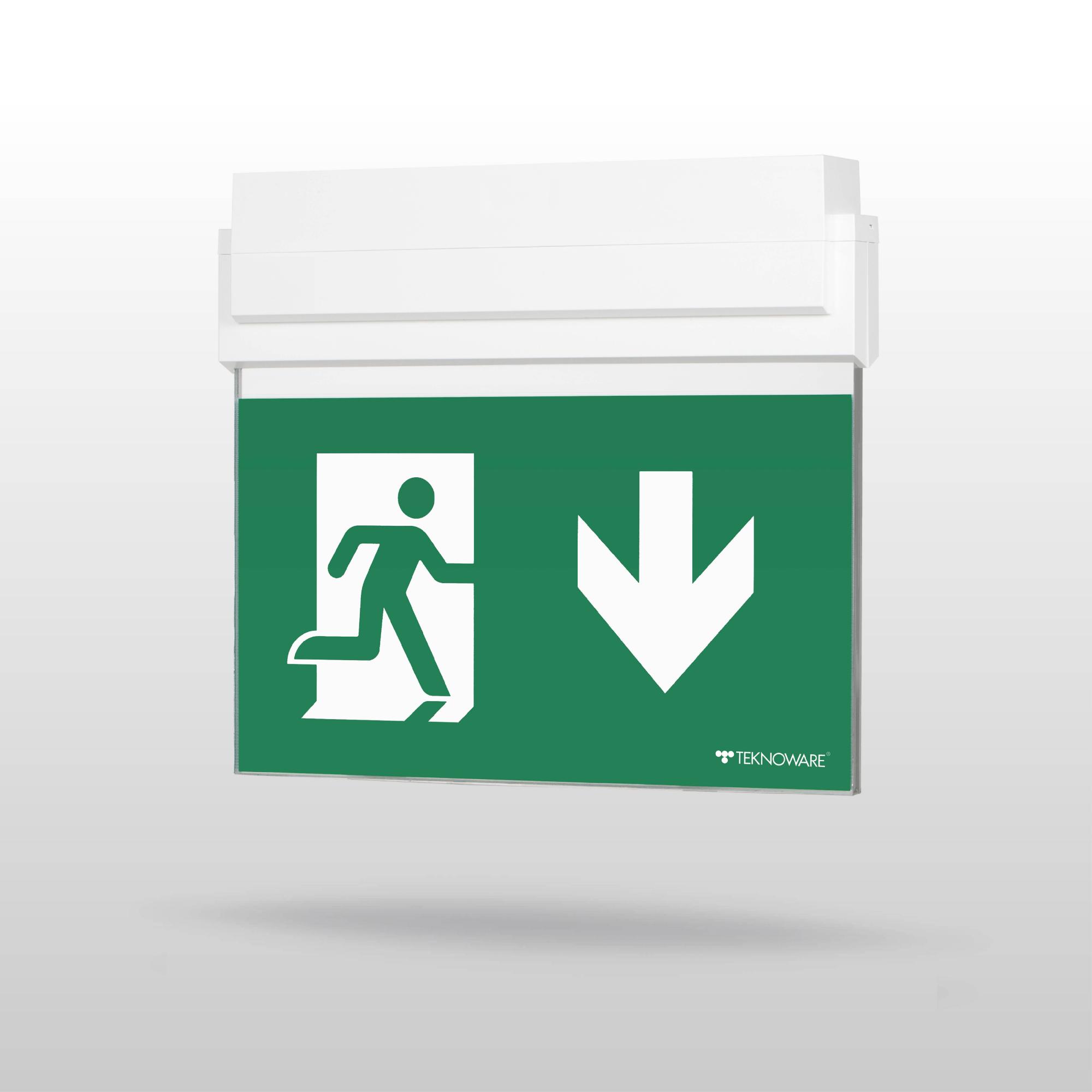

24-230 V keskusakustojärjestelmiin liitettävä LED-opastevalaisin, kaksipuoleisella opasteella, nuoli alas, 30 m havaintoetäisyys (yksittäispakattu TWT8071W)

Opas 80 on valolevyllä varustettu opastevalaisin, jossa huipputeknologia yhdistyy moderniin valaisinmuotoiluun. Teknowaren innovatiivisen elektroniikka- ja tuotesuunnittelun ansiosta Opas 80 -valaisimessa yhdistyvät erittäin tasaisesti valaistut opastekuviot, pieni virrankulutus sekä siro ulkomuoto.
Valittavana on kolme eri opastekokoa. Opas 80 -valaisinta voidaan käyttää 1- tai 2-puoleisena, sekä uppo- että pinta-asennuksessa.
Valaisin on kätevästi asennettavissa erillisellä asennusosalla, johon kytketään myös sähkönsyöttö.

EN 1838
EN 60598_2_22
650 °C
43
icon-LED
24-230 V 50/60 Hz AC DC
icon-ProtectionClassIII
icon-ProtectionClassII
9003
icon-Through-wiring
30 m
TuotekoodiY8071W145Sähkönumero4282244
GTIN6438045020501Tullikoodi94056180
Paino0,69 kgMitat27,30 × 24,00 × 4,60 cm
Rungon materiaalimuoviVäriRAL9003
Sähköinen asennus2 x 2,5 mm² (24 V), 3 x 2,5 mm² (230 V)EN 1838Kyllä
EN 60598-2-22KylläETIM luokkaTurva-/opastevalaisin (EC001957)
Muoviosien kuumalankakoe (°C)650 IP LuokkaIP43
ValonlähdeLEDMax. Syöttöteho VA2 VA (24 V), 5,5 VA (230 V)
Max Syöttöteho W1,5 W (24 V), 2 W (230 V)Asennus vakionaKatto, Seinä
Asennus lisävarusteillaLippu, Ripustus, UppoNimellissyöttöjännite24-230 V, 50/60 Hz AC, DC
Opastealas & alasSuojausluokkaIII (24 V), II (230 V)
Käyttölämpötila Min - Max (°C)-30…+50KetjutettavissaKyllä
Havaintoetäisyys30 m
TuotekoodiY8071W145
Sähkönumero4282244
GTIN6438045020501
Tullikoodi94056180
Paino0,69 kg
Mitat27,30 × 24,00 × 4,60 cm
Rungon materiaalimuovi
VäriRAL9003
Sähköinen asennus2 x 2,5 mm² (24 V), 3 x 2,5 mm² (230 V)
EN 1838Kyllä
EN 60598-2-22Kyllä
ETIM luokkaTurva-/opastevalaisin (EC001957)
Muoviosien kuumalankakoe (°C)650
IP LuokkaIP43
ValonlähdeLED
Max. Syöttöteho VA2 VA (24 V), 5,5 VA (230 V)
Max Syöttöteho W1,5 W (24 V), 2 W (230 V)
Asennus vakionaKatto, Seinä
Asennus lisävarusteillaLippu, Ripustus, Uppo
Nimellissyöttöjännite24-230 V, 50/60 Hz AC, DC
Opastealas & alas
SuojausluokkaIII (24 V), II (230 V)
Käyttölämpötila Min - Max (°C)-30…+50
KetjutettavissaKyllä
Havaintoetäisyys30 m

Mittakuvat

Mittakuva

Lataukset ja tuotekortti

TiedostoLataa
TuotekorttiLataa
Asennusohje Opas 80 - VOT51Lataa
Yleistietoa Teknowaren valaisimien asentamisestaLataa

Asennusvideot

Lisävarusteet

TuotekoodiSähkönumeroKuvaus
TW77507B4281135Pallosuoja TW77507BLisää ostoskoriin
TWT90024211300Lippukannatin TWT9002Lisää ostoskoriin
TWT80014281031Uppoasennuskehys TWT8001Lisää ostoskoriin
TWT90004211302Ripustuskannatin TWT9000Lisää ostoskoriin
