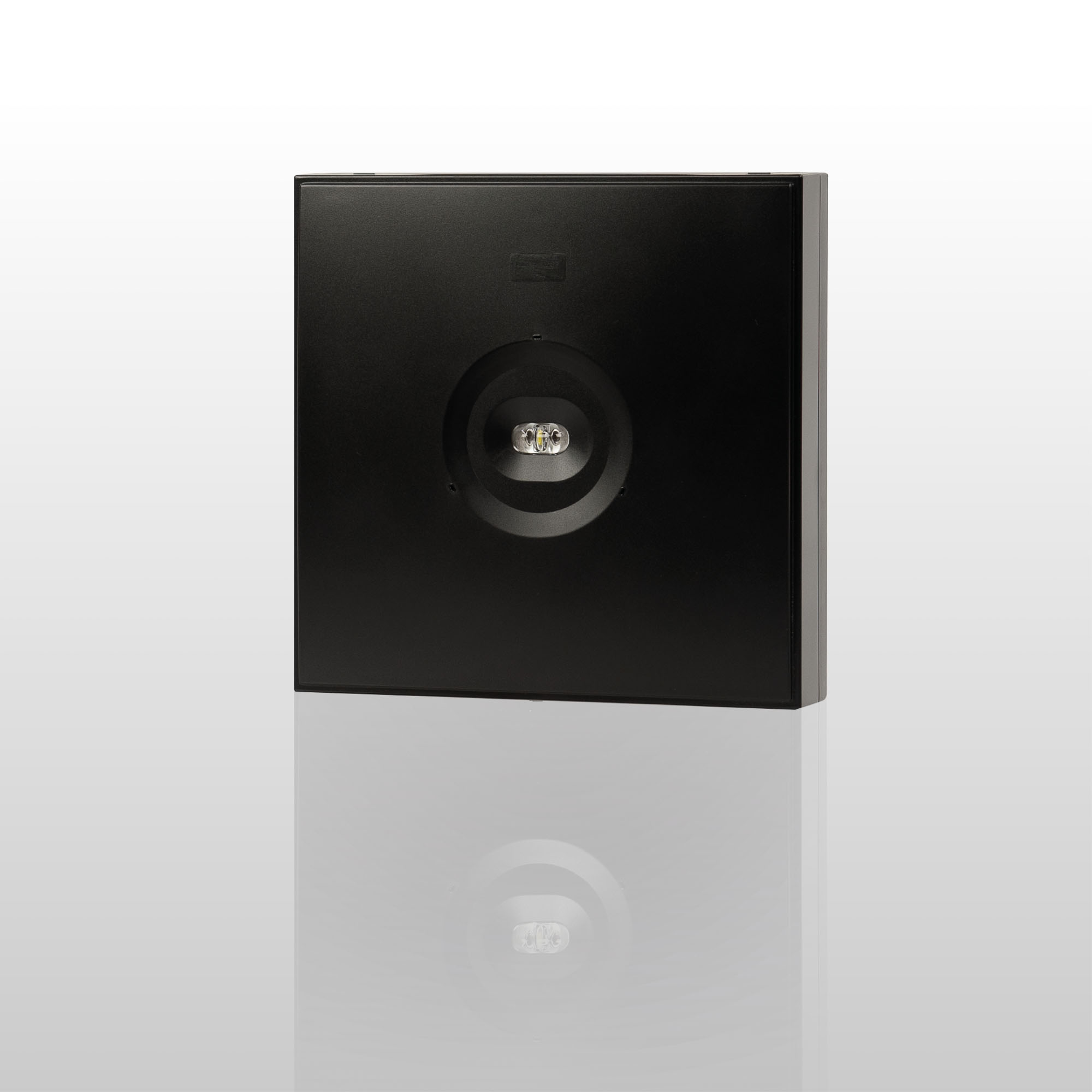

Linespot II Lowbay -turvavalaisin TWT9971WT
24-230 V keskusakustojärjestelmiin liitettävä turvavalaisin
Linespot II Lowbay on pinta-asennettava turvavalaisin erityisesti matalien tilojen valaistukseen. Valaisimen optiikka on suunniteltu antamaan pitkä ja kapea valokuvio, joka valaisee käytävät ja poistumisreitit tehokkaasti.
IP44-kotelointiluokkansa ansiosta Linespot II sopii myös kosteisiin tiloihin. Valaisin on helppo ja nopea asentaa erillisellä asennusosalla, johon kytketään myös sähkönsyöttö.
| Tuotekoodi | TWT9971WT | Sähkönumero | 4148828 | |
|---|---|---|---|---|
| GTIN | 06438045029184 | Tullikoodi | 94056180 | |
| Paino | 0,50 kg | Mitat | 18,00 × 18,00 × 5,00 cm | |
| Rungon materiaali | muovi | CE Merkintä | Kyllä | |
| Väri | RAL9005 (Jet black) | Sähköinen asennus | 2 x 2,5 mm² (24 V), 3 x 2,5 mm² (230 V) | |
| EN 60598-2-22 | Kyllä | ETIM luokka | Turva-/opastevalaisin (EC001957) | |
| Muoviosien kuumalankakoe (°C) | 650 | IP Luokka | IP43 | |
| Valonlähde | LED | Valovirta (lm) | 230 | |
| Max. Syöttöteho VA | 8 VA (24 V), 10 VA (230 V) | Max Syöttöteho W | 5 W (24 V), 5 W (230 V) | |
| Asennus vakiona | Pinta | Asennus lisävarusteilla | Ripustus | |
| Nimellissyöttöjännite | 24-230 V, 50/60 Hz AC, DC | Suojausluokka | III (24 V), II (230 V) | |
| Käyttölämpötila Min - Max (°C) | -30...+50 | Ketjutettavissa | Kyllä |
| Tuotekoodi | TWT9971WT |
|---|---|
| Sähkönumero | 4148828 |
| GTIN | 06438045029184 |
| Tullikoodi | 94056180 |
| Paino | 0,50 kg |
| Mitat | 18,00 × 18,00 × 5,00 cm |
| Rungon materiaali | muovi |
| CE Merkintä | Kyllä |
| Väri | RAL9005 (Jet black) |
| Sähköinen asennus | 2 x 2,5 mm² (24 V), 3 x 2,5 mm² (230 V) |
| EN 60598-2-22 | Kyllä |
| ETIM luokka | Turva-/opastevalaisin (EC001957) |
| Muoviosien kuumalankakoe (°C) | 650 |
| IP Luokka | IP43 |
| Valonlähde | LED |
| Valovirta (lm) | 230 |
| Max. Syöttöteho VA | 8 VA (24 V), 10 VA (230 V) |
| Max Syöttöteho W | 5 W (24 V), 5 W (230 V) |
| Asennus vakiona | Pinta |
| Asennus lisävarusteilla | Ripustus |
| Nimellissyöttöjännite | 24-230 V, 50/60 Hz AC, DC |
| Suojausluokka | III (24 V), II (230 V) |
| Käyttölämpötila Min - Max (°C) | -30...+50 |
| Ketjutettavissa | Kyllä |
Mittakuvat
Valonjakotaulukot
- 1 luksin taulukko poistumisreitin keskilinjalla standardin EN 1838 mukaisesti.
- Mittaustaso 0.02 m, mittaustulokset katkokäytöllä.
R1 etäisyys seinästä X-suunta
R2 valaisimien asennusväli X-suunta
R4 etäisyys seinästä Y-suunta
Poistumisreitin turvavalaistus (kattoasennus)
| Asennuskorkeus (m) | Valaisimen alla (lx) | R1 (m) | R2 (m) | R4 (m) |
| - | - | 1 lx | 1 lx | 1 lx |
| 2.5 | 7.5 | 9 | 21 | 1 |
| 4 | 3 | 10 | 28 | 1 |
| 6 | 1.5 | 9 | 22 | 1 |
Lataukset ja tuotekortti
| Tiedosto | Lataa |
|---|---|
| Tuotekortti | Lataa |
| Yleistietoa Teknowaren valaisimien asentamisesta | Lataa |
| Asennusohje Line/Zonespot, Pinta-asennettava - VOT79 | Lataa |
