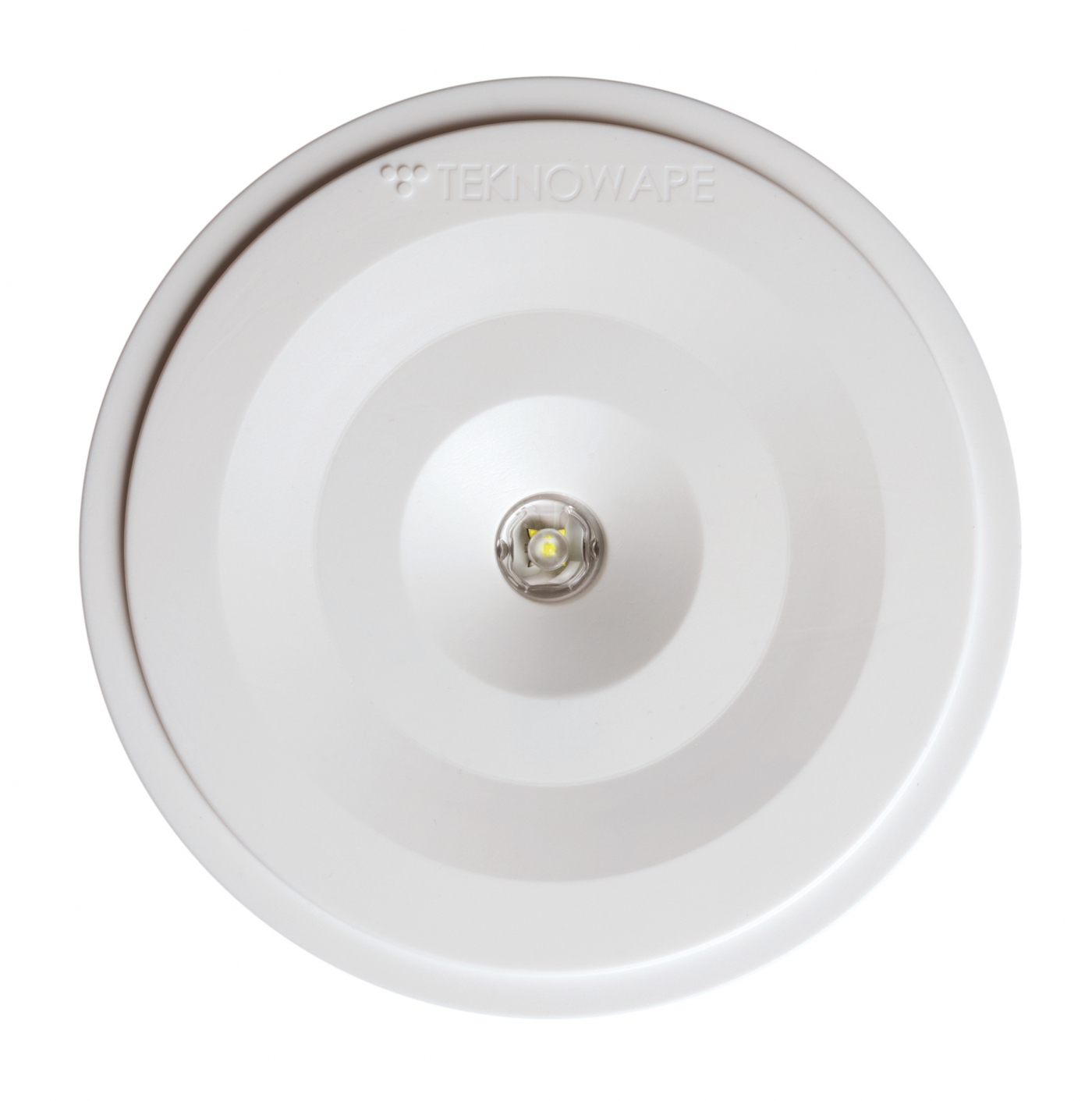

Zonespot II Lowbay Sicherheitsleuchte TWT0441WK
Sicherheitsleuchte für Adressierbare 24 V Zentralbatterieanlagen
Zonespot II Lowbay ist eine kleine und elegante Sicherheitsleuchte für den Einbau. Sie wurde insbesondere zur Beleuchtung offener Bereiche konzipiert. Zonespot II Lowbay nutzt die neueste LED-Technologie.
| Produktcode | TWT0441WK | GTIN | 6438045023861 | |
|---|---|---|---|---|
| Zollkode | 94056180 | Gewicht | 0,40 kg | |
| Abmessungen | 10,00 × 10,00 × 5,00 cm | Gehäusematerial | Kunststoff | |
| CE Mark (DE) | Ja | Farbe | RAL9003 (Weiß) | |
| Elektrische Montage | 3 x 2,5 mm² | EN 1838 | Ja | |
| EN 60598-2-22 | Ja | ETIM class | Sicherheitsleuchte (EC001957) | |
| Hitzdrahtmessung für Kunststoffteile (°C) | 650 | IP-Klasse | IP20 | |
| Lichtquelle | LED | Lichtstrom (lm) | 280 | |
| Max Eingansleistung VA | 3 VA | Max Eingansleistung W | 3,0 W | |
| Montage | Einbau | Nominale Anschlusspannung | 24 V, 50/60 Hz AC, DC | |
| Schutzklasse | III | Einbauöffnung | ø75 | |
| Tapsa Control | Ja | Temperature Range Min - Max (°C) (DE) | -30...+50 | |
| Für Durchgangsverdrahtung geeignet | Ja |
| Produktcode | TWT0441WK |
|---|---|
| GTIN | 6438045023861 |
| Zollkode | 94056180 |
| Gewicht | 0,40 kg |
| Abmessungen | 10,00 × 10,00 × 5,00 cm |
| Gehäusematerial | Kunststoff |
| CE Mark (DE) | Ja |
| Farbe | RAL9003 (Weiß) |
| Elektrische Montage | 3 x 2,5 mm² |
| EN 1838 | Ja |
| EN 60598-2-22 | Ja |
| ETIM class | Sicherheitsleuchte (EC001957) |
| Hitzdrahtmessung für Kunststoffteile (°C) | 650 |
| IP-Klasse | IP20 |
| Lichtquelle | LED |
| Lichtstrom (lm) | 280 |
| Max Eingansleistung VA | 3 VA |
| Max Eingansleistung W | 3,0 W |
| Montage | Einbau |
| Nominale Anschlusspannung | 24 V, 50/60 Hz AC, DC |
| Schutzklasse | III |
| Einbauöffnung | ø75 |
| Tapsa Control | Ja |
| Temperature Range Min - Max (°C) (DE) | -30...+50 |
| Für Durchgangsverdrahtung geeignet | Ja |
Maßzeichnungen
Lichtverteilungstabellen
- Tabelle für offene Räume mit 0,5 lux nach Norm EN 1838. 0,5 m Randzone ist in der Tabelle berücksichtight.
- Messabstand uber Boden 0,02 m, Messergebnisse beim Batteriebetrieb.
R1 Abstand von Wand (X-Achse)
R2 Montageabstand zwischen den Leuchten (X-Achse)
R3 Montageabstand zwischen den Leuchten (Y-Achse)
R4 Abstand von Wand (Y-Achse)
Sicherheitsbeleuchtung für offene Räume (Deckenmontage)
| Montagehöhe (m) | Beleuchtungsstärke unterhalb der Leuchte (lx) | R1 (m) | R2 (m) | R3 (m) | R4 (m) |
| - | - | 0.5 lx | 0.5 lx | 0.5 lx | 0.5 lx |
| 2.5 | 4.3 | 5.5 | 10 | 10 | 5.5 |
| 4 | 1.9 | 6 | 11 | 11 | 6 |
| 6 | 1.6 | 6 | 11 | 11 | 6 |
- 1 Tabelle fur Fluchtwegebeleuchtung mit 1 lux auf der Mittelachse nach Norm EN 1838
- Messabstand uber Boden 0,02 m, Messergebnisse beim Batteriebetrieb.
R1 Abstand von Wand (X-Achse)
R2 Montageabstand zwischen den Leuchten (X-Achse)
R4 Abstand von Wand (Y-Achse)
Sicherheitsbeleuchtung für Fluchtwege (Deckenmontage)
| Montagehöhe (m) | Beleuchtungsstärke unterhalb der Leuchte (lx) | R1 (m) | R2 (m) | R4 (m) |
| - | - | 1 lx | 1 lx | 1 lx |
| 2.5 | 4.3 | 5 | 11 | 1 |
| 4 | 1.7 | 4 | 14 | 1 |
Downloads und Datenblätter
| Dateiname | Herunterladen |
|---|---|
| Produktkarte | Herunterladen |
| Allgemeine Informationen zur Installation von Teknoware Leuchten | Herunterladen |
Zubehör
| Produktcode | Beschreibung | |
|---|---|---|
| TMT389 | Dichtungsring TMT389 | In den Warenkorb |
