Zonespot II Highbay Sicherheitsleuchte TWT8453WM
Sicherheitsleuchte mit 3 h Batterie und Lumi Test -Selbstest
Die Zonespot II Highbay ist eine insbesondere für hohe Räume geeignete Aufbausicherheitsleuchte. Dank ihrer optischen Eigenschaften besitzt sie eine lange und schmale Lichtabstrahlung zur guten Ausleuchtung von Fluren und Fluchtwegen.
Das Gehäuse ist auf Schutzart IP44 ausgelegt, sodass die Linespot II auch in Feuchträumen genutzt werden kann. Die Montage erfolgt schnell und einfach über einen separaten Montagesockel mit integriertem Stromanschluss.
| Produktcode | TWT8453WM | GTIN | 6438045023830 | |
|---|---|---|---|---|
| Zollkode | 94056180 | Gewicht | 0,85 kg | |
| Abmessungen | 18,00 × 5,00 × 18,00 cm | Betriebszeit (h) | 3 | |
| Gehäusematerial | Kunststoff | CE Mark (DE) | Ja | |
| Farbe | RAL9003 (Weiß) | Elektrische Montage | 2/3 x 2,5 mm² | |
| EN 60598-2-22 | Ja | ETIM class | Sicherheitsleuchte (EC001957) | |
| Hitzdrahtmessung für Kunststoffteile (°C) | 850 | IP-Klasse | IP43 | |
| Lichtquelle | LED | Lumi Test | Ja | |
| Lichtstrom (lm) | 225 | Max Eingansleistung VA | 4,5 VA | |
| Montage | Aufbau | Montage (mit Zubehör) | Pendel | |
| Nominale Anschlusspannung | 220-240 V, 50/60 Hz AC | Schutzklasse | II | |
| Temperature Range Min - Max (°C) (DE) | 0…+35 | Für Durchgangsverdrahtung geeignet | Ja |
| Produktcode | TWT8453WM |
|---|---|
| GTIN | 6438045023830 |
| Zollkode | 94056180 |
| Gewicht | 0,85 kg |
| Abmessungen | 18,00 × 5,00 × 18,00 cm |
| Betriebszeit (h) | 3 |
| Gehäusematerial | Kunststoff |
| CE Mark (DE) | Ja |
| Farbe | RAL9003 (Weiß) |
| Elektrische Montage | 2/3 x 2,5 mm² |
| EN 60598-2-22 | Ja |
| ETIM class | Sicherheitsleuchte (EC001957) |
| Hitzdrahtmessung für Kunststoffteile (°C) | 850 |
| IP-Klasse | IP43 |
| Lichtquelle | LED |
| Lumi Test | Ja |
| Lichtstrom (lm) | 225 |
| Max Eingansleistung VA | 4,5 VA |
| Montage | Aufbau |
| Montage (mit Zubehör) | Pendel |
| Nominale Anschlusspannung | 220-240 V, 50/60 Hz AC |
| Schutzklasse | II |
| Temperature Range Min - Max (°C) (DE) | 0…+35 |
| Für Durchgangsverdrahtung geeignet | Ja |
Maßzeichnungen
Lichtverteilungstabellen
- Tabelle für offene Räume mit 0,5 lux nach Norm EN 1838. 0,5 m Randzone ist in der Tabelle berücksichtight.
- Messabstand uber Boden 0,02 m, Messergebnisse beim Batteriebetrieb.

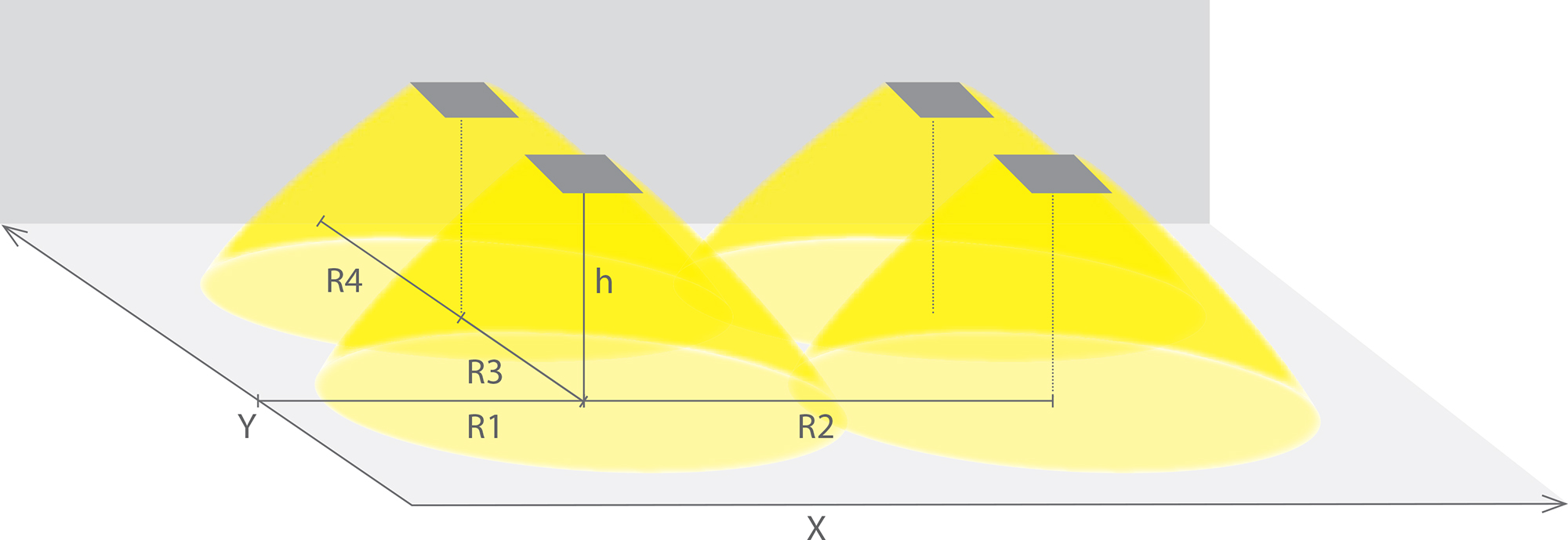

R1 Abstand von Wand (X-Achse)
R2 Montageabstand zwischen den Leuchten (X-Achse)
R3 Montageabstand zwischen den Leuchten (Y-Achse)
R4 Abstand von Wand (Y-Achse)
Sicherheitsbeleuchtung für offene Räume (Deckenmontage)
| Montagehöhe (m) | Beleuchtungsstärke unterhalb der Leuchte (lx) | R1 (m) | R2 (m) | R3 (m) | R4 (m) |
| - | - | 0.5 lx | 0.5 lx | 0.5 lx | 0.5 lx |
| 4 | 27 | 3 | 7 | 7 | 3 |
| 6 | 12 | 3 | 7 | 7 | 3 |
| 8 | 7 | 3 | 7 | 7 | 3 |
| 10 | 4.5 | 3 | 7.5 | 7.5 | 3 |
| 12 | 3 | 3.5 | 8 | 8 | 3.5 |
| 14 | 2 | 3.5 | 8 | 8 | 3.5 |
| 16 | 1.5 | 3.5 | 8 | 8 | 3.5 |
Downloads und Datenblätter
| Dateiname | Herunterladen |
|---|---|
| Produktkarte | Herunterladen |
| Allgemeine Informationen zur Installation von Teknoware Leuchten | Herunterladen |
| Betriebsanleitung Line/Zonespot, Aufbau montage - VOT79 | Herunterladen |
