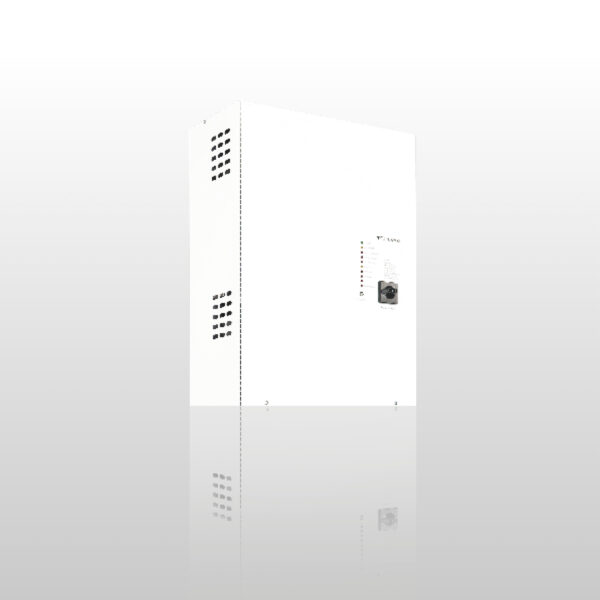

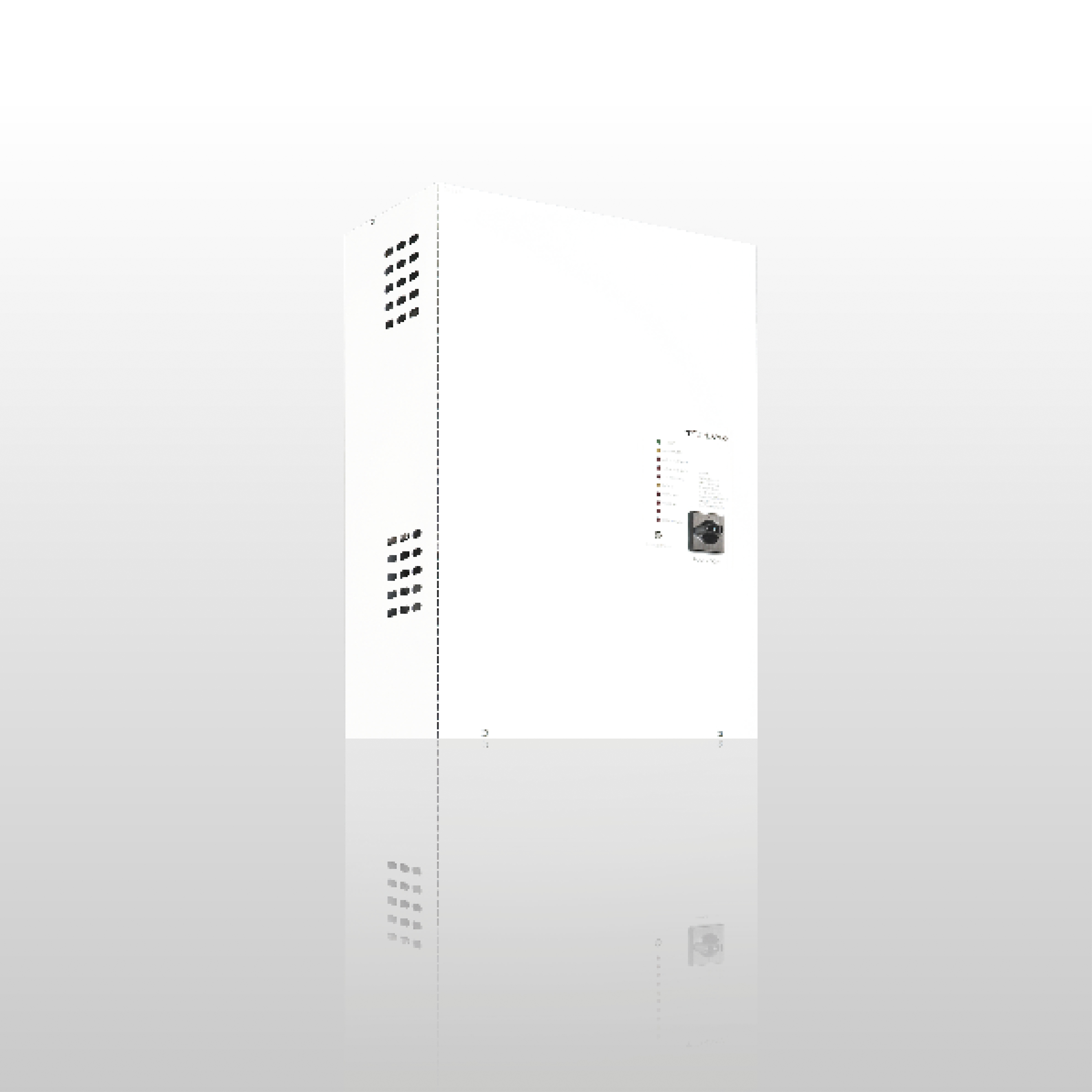

Zentralbatterieanlage TKT4144

Die Zentralbatterieanlage der TKT41 bieten einfache Lösung für die Versorgung einer relativ kleinen Zahl von Leuchten in einem begrenzten Bereich. Sie sind besonders geeignet für kleine Gebäudekomplexe und für Anwendungen, bei denen es wünschenswert ist, das Zentralsystem in mehrere voneinander unabhängige Bereiche aufzuteilen.
TECHNISCHE DATEN

  • Eingangsspannung 230 VAC
  • Ausgangsspannung im Normalbetrieb 24 VAC
  • Ausgangsspannung im Batteriebetrieb 24 VDC
  • Batteriespannung von 24 V, wird durch das Zusammenschalten von 2 x 12 V Batterien in Serie erreicht
  • TKT41xx: je nach Model, 8 oder 16 Ausgangskreise
  • max. 20 Leuchten pro Ausgangskreis
icon-ce
EN 50171
20
1~ N/PE 220-240 VAC 50 Hz
9003
ProduktcodeTKT4144GTIN6438045005133
Zollkode85044095Gewicht24,00 kg
Abmessungen42,00 × 24,40 × 60,20 cmBatteriespannung (VDC)24
GehäusematerialStahlblechCE Mark (DE)Ja
FarbeRAL9003 (Weiß)EN 50171Ja
ETIM classNotlichtversorgungszentrale (EC002678)IP-KlasseIP20
Max Batteriegrösse (Ah)100Max. Gesamtleistung, 1 h Dauer (W)1370 W
Max. Totalbelastung, 1 h Batteriebetrieb (W)960 WMax. Totalbelastung, 3 h Batteriebetrieb (W)565 W
Max. Totalbelastung, Netzbetrieb (VA)960 Nominale Anschlusspannung1~ N/PE 220-240 VAC, 50 Hz
Anzahl der Leuchtenkreisen8 x 120 VA / WAusgangsspannung, Batteriebetrieb (VDC)24
Nominale Ausgangsspannung (VAC)24 VACKraftverbrauch (VA)1200
ProduktcodeTKT4144
GTIN6438045005133
Zollkode85044095
Gewicht24,00 kg
Abmessungen42,00 × 24,40 × 60,20 cm
Batteriespannung (VDC)24
GehäusematerialStahlblech
CE Mark (DE)Ja
FarbeRAL9003 (Weiß)
EN 50171Ja
ETIM classNotlichtversorgungszentrale (EC002678)
IP-KlasseIP20
Max Batteriegrösse (Ah)100
Max. Gesamtleistung, 1 h Dauer (W)1370 W
Max. Totalbelastung, 1 h Batteriebetrieb (W)960 W
Max. Totalbelastung, 3 h Batteriebetrieb (W)565 W
Max. Totalbelastung, Netzbetrieb (VA)960
Nominale Anschlusspannung1~ N/PE 220-240 VAC, 50 Hz
Anzahl der Leuchtenkreisen8 x 120 VA / W
Ausgangsspannung, Batteriebetrieb (VDC)24
Nominale Ausgangsspannung (VAC)24 VAC
Kraftverbrauch (VA)1200

Erforderliche Produkte

ProduktcodeBeschreibungAbmessungen
TEA024BBatterie 100 Ah / 12 V30,50 × 16,80 × 22,80 cmIn den Warenkorb
TEA024Batterie 65 Ah / 12 V 35,00 × 16,90 × 18,00 cmIn den Warenkorb
TEA022Batterie 24 Ah / 12 V 16,70 × 17,70 × 12,60 cmIn den Warenkorb
TEA023Batterie 38 Ah / 12 V 19,90 × 16,70 × 17,20 cmIn den Warenkorb
TEA020Batterie 6,5 Ah / 12 V15,10 × 6,50 × 10,20 cmIn den Warenkorb
TEA021Batterie 17 Ah / 12 V 18,30 × 7,90 × 16,90 cmIn den Warenkorb

ProduktcodeBeschreibung
XJ996Batteriekabeln für ≥15 Ah Batterien, TKT31-, TKT41- und TK23 ZentralbatterieanlagenIn den Warenkorb
XJ995Batteriekabeln für 6,5 Ah Batterien, TKT31-, TKT41- und TK23 ZentralbatterieanlagenIn den Warenkorb

ProduktcodeBeschreibungIP-Klasse
TK4100Batterieschank für Batterien, Raum für Batterien 2x12V/ 65AhIP20In den Warenkorb
TK2310Batterieschank für Batterien, Raum für Batterien 2 x 12 V / 150 AhIP20In den Warenkorb
