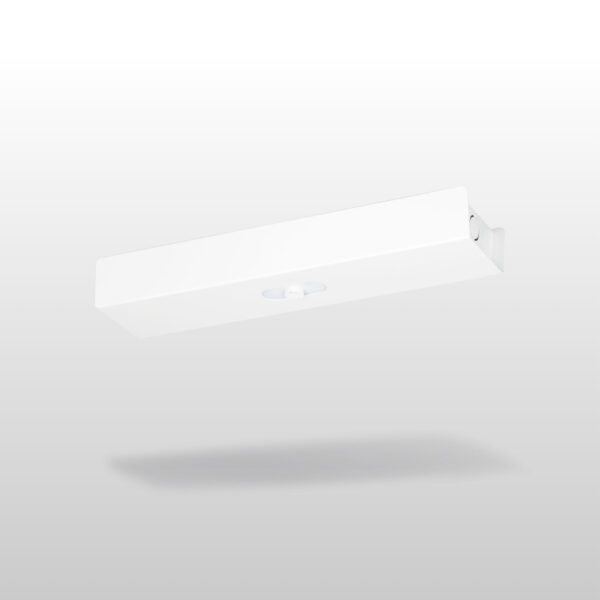

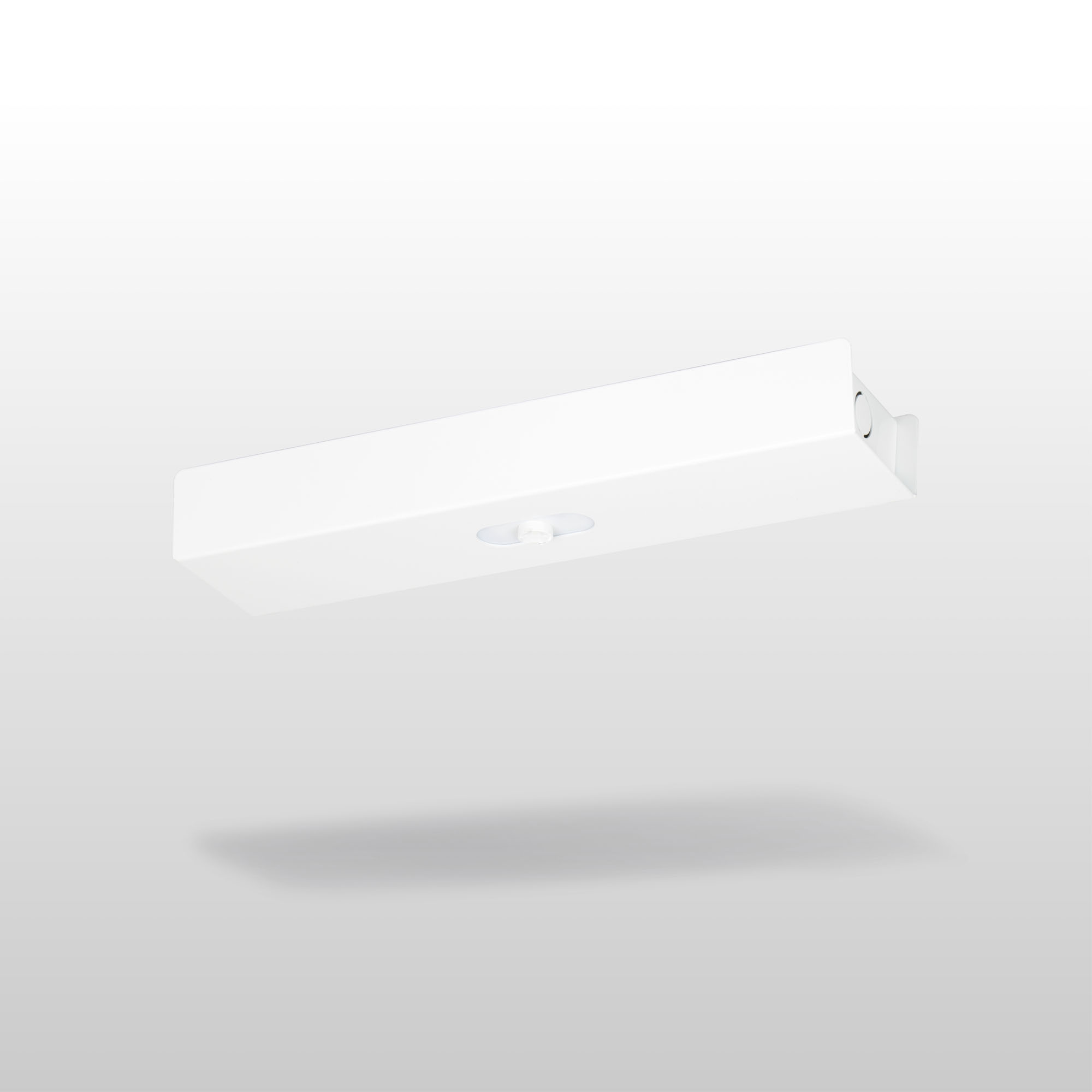

Produkt / Zentralbatteriesysteme / Sicherheitsleuchten für freie Flächen / Trail, Zone / TWTC551WK 230VAC/DC IP20
| Produktcode | TWTC551WK | GTIN | 6438045025131 | |
|---|---|---|---|---|
| Zollkode | 94056180 | Gewicht | 0,90 kg | |
| Abmessungen | 34,50 × 8,00 × 4,80 cm | Gehäusematerial | Metall | |
| CE Mark (DE) | Ja | Farbe | RAL9003 (Weiß) | |
| Elektrische Montage | 3 x 2,5 mm² | EN 1838 | Ja | |
| EN 60598-2-22 | Ja | ETIM class | Sicherheitsleuchte (EC001957) | |
| Hitzdrahtmessung für Kunststoffteile (°C) | 650 | Intelligent Controller | Ja | |
| IP-Klasse | IP20 | Lichtquelle | LED | |
| Lichtstrom (lm) | 230 | Max Eingansleistung VA | 10 VA | |
| Max Eingansleistung W | 5,5W | Montage | Decken, Leiste, Aufbau | |
| Nominale Anschlusspannung | 220-240 V, 50/60 Hz AC, DC | Schutzklasse | I | |
| Tapsa Control | Ja | Temperature Range Min - Max (°C) (DE) | -30...+50 | |
| Für Durchgangsverdrahtung geeignet | Ja |
| Produktcode | TWTC551WK |
|---|---|
| GTIN | 6438045025131 |
| Zollkode | 94056180 |
| Gewicht | 0,90 kg |
| Abmessungen | 34,50 × 8,00 × 4,80 cm |
| Gehäusematerial | Metall |
| CE Mark (DE) | Ja |
| Farbe | RAL9003 (Weiß) |
| Elektrische Montage | 3 x 2,5 mm² |
| EN 1838 | Ja |
| EN 60598-2-22 | Ja |
| ETIM class | Sicherheitsleuchte (EC001957) |
| Hitzdrahtmessung für Kunststoffteile (°C) | 650 |
| Intelligent Controller | Ja |
| IP-Klasse | IP20 |
| Lichtquelle | LED |
| Lichtstrom (lm) | 230 |
| Max Eingansleistung VA | 10 VA |
| Max Eingansleistung W | 5,5W |
| Montage | Decken, Leiste, Aufbau |
| Nominale Anschlusspannung | 220-240 V, 50/60 Hz AC, DC |
| Schutzklasse | I |
| Tapsa Control | Ja |
| Temperature Range Min - Max (°C) (DE) | -30...+50 |
| Für Durchgangsverdrahtung geeignet | Ja |
Maßzeichnungen
Lichtverteilungstabellen
- Tabelle für offene Räume mit 0,5 lux nach Norm EN 1838. 0,5 m Randzone ist in der Tabelle berücksichtight.
- Messabstand uber Boden 0,02 m, Messergebnisse beim Batteriebetrieb.
R1 Abstand von Wand (X-Achse)
R2 Montageabstand zwischen den Leuchten (X-Achse)
R3 Montageabstand zwischen den Leuchten (Y-Achse)
R4 Abstand von Wand (Y-Achse)
Sicherheitsbeleuchtung für offene Räume (Deckenmontage)
| Montagehöhe (m) | Beleuchtungsstärke unterhalb der Leuchte (lx) | R1 (m) | R2 (m) | R3 (m) | R4 (m) |
| - | - | 0.5 lx | 0.5 lx | 0.5 lx | 0.5 lx |
| 2.5 | 25 | 3 | 5.5 | 5.5 | 3 |
| 4 | 9 | 3.5 | 6.5 | 6.5 | 3.5 |
| 6 | 4 | 4.5 | 8 | 8 | 4.5 |
| 8 | 2.5 | 5 | 9.5 | 9.5 | 5 |
| 10 | 1.5 | 5 | 10 | 10 | 5 |
- 1 Tabelle fur Fluchtwegebeleuchtung mit 1 lux auf der Mittelachse nach Norm EN 1838
- Messabstand uber Boden 0,02 m, Messergebnisse beim Batteriebetrieb.
R1 Abstand von Wand (X-Achse)
R2 Montageabstand zwischen den Leuchten (X-Achse)
R4 Abstand von Wand (Y-Achse)
Sicherheitsbeleuchtung für Fluchtwege (Deckenmontage)
| Montagehöhe (m) | Beleuchtungsstärke unterhalb der Leuchte (lx) | R1 (m) | R2 (m) | R4 (m) |
| - | - | 1 lx | 1 lx | 1 lx |
| 2.5 | 25 | 2.5 | 6 | 1 |
| 4 | 9 | 3 | 8 | 1 |
| 6 | 4 | 4 | 9 | 1 |
| 8 | 2.5 | 4.5 | 11 | 1 |
| 10 | 1.5 | 3.5 | 11 | 1 |
Downloads und Datenblätter
| Dateiname | Herunterladen |
|---|---|
| Produktkarte | Herunterladen |
| Allgemeine Informationen zur Installation von Teknoware Leuchten | Herunterladen |
| Betriebsanleitung Trail - VOT116 | Herunterladen |
Erforderliche Produkte
| Produktcode | Elektroproduktkennung | Beschreibung | |
|---|---|---|---|
| TWTC1000 | 4148665 | TWTC1000 VALAISINKISKOADAPTERI | In den Warenkorb |
Kompatible Produkte
| Produktcode | Elektroproduktkennung | Beschreibung | |
|---|---|---|---|
| TWTC1001 | 4148629 | SEINÄASENNUSKANNAKE TWTC1001 | In den Warenkorb |
Zubehör
| Produktcode | Elektroproduktkennung | Beschreibung | |
|---|---|---|---|
| TWTC1001 | 4148629 | SEINÄASENNUSKANNAKE TWTC1001 | In den Warenkorb |
