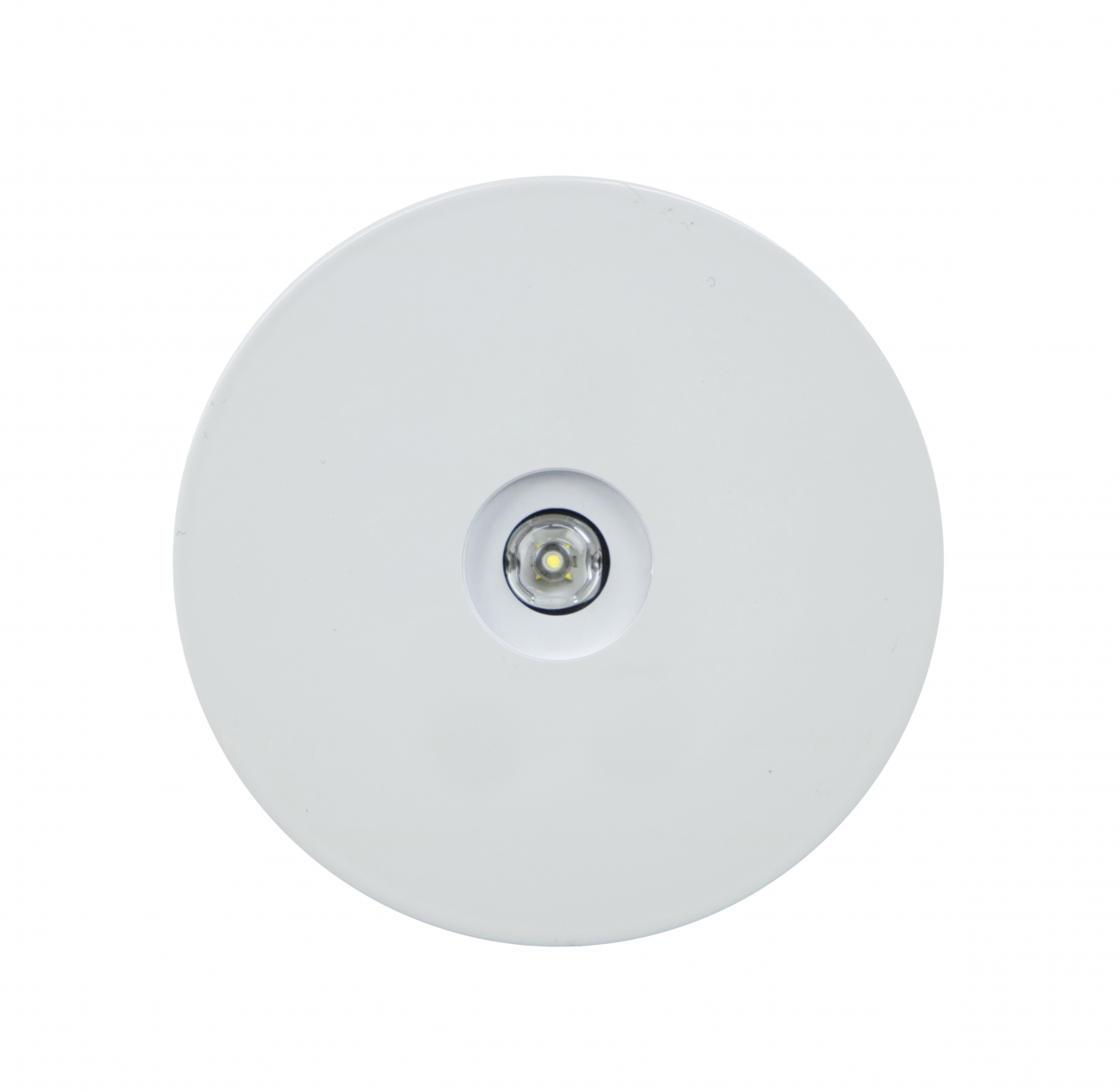

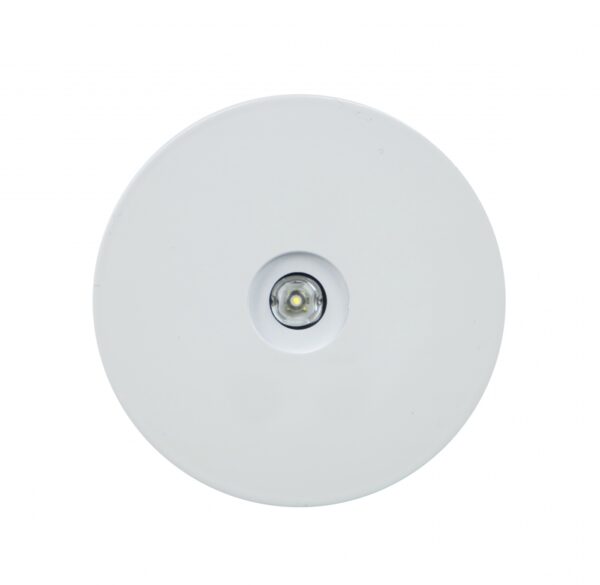

Slimspot II Zone Lowbay Sicherheitsleuchte TWT6371W
Sicherheitsleuchte für 24-230 V Zentralbatterieanlagen
Slimspot II ist eine eingebaute Notbeleuchtung, die effektiv und nahtlos ist. Sie hat ein elegantes und minimalistisches Erscheinungsbild, so dass sie sich gut an ihre Umgebung und an die Architektur anpasst. Die breite Produktfamilie und Optikpalette Slimspot II bietet zahlreiche Optionen, die sich für eine Vielzahl Anwendungen und Systeme eignen. Slimspot II wurde für die Innenbeleuchtung konzipiert und hat einen haltbaren Metallrahmen. Die Standardfarbe der Leuchte ist weiß. Auf Wunsch ist es auch möglich, Slimspot II in Schwarz oder Grau zu bestellen, um sie an ihre Umgebung anzupassen.
Die Slimspot II Zone Lowbay bietet ein breites, gleichmäßiges Muster.
| Produktcode | TWT6371W | GTIN | 6438045025612 | |
|---|---|---|---|---|
| Zollkode | 94056180 | Gewicht | 0,40 kg | |
| Abmessungen | 9,00 × 9,00 × 4,60 cm | Gehäusematerial | Metall | |
| CE Mark (DE) | Ja | Farbe | RAL9003 (Weiß) | |
| Elektrische Montage | 2 x 2,5 mm² (24 V), 3 x 2,5 mm² (230 V) | EN 1838 | Ja | |
| EN 60598-2-22 | Ja | ETIM class | Sicherheitsleuchte (EC001957) | |
| Hitzdrahtmessung für Kunststoffteile (°C) | 650 | IP-Klasse | IP20 | |
| Lichtquelle | LED | Lichtstrom (lm) | 280 | |
| Max Eingansleistung VA | 7,5 VA (24 V), 11 VA (230 V) | Max Eingansleistung W | 4 W (24 V), 4 W (230 V) | |
| Montage | Einbau | Nominale Anschlusspannung | 24-230 V, 50/60 Hz AC, DC | |
| Schutzklasse | III (24 V), I (230 V) | Einbauöffnung | ø75 | |
| Temperature Range Min - Max (°C) (DE) | -30...+50 | Für Durchgangsverdrahtung geeignet | Ja |
| Produktcode | TWT6371W |
|---|---|
| GTIN | 6438045025612 |
| Zollkode | 94056180 |
| Gewicht | 0,40 kg |
| Abmessungen | 9,00 × 9,00 × 4,60 cm |
| Gehäusematerial | Metall |
| CE Mark (DE) | Ja |
| Farbe | RAL9003 (Weiß) |
| Elektrische Montage | 2 x 2,5 mm² (24 V), 3 x 2,5 mm² (230 V) |
| EN 1838 | Ja |
| EN 60598-2-22 | Ja |
| ETIM class | Sicherheitsleuchte (EC001957) |
| Hitzdrahtmessung für Kunststoffteile (°C) | 650 |
| IP-Klasse | IP20 |
| Lichtquelle | LED |
| Lichtstrom (lm) | 280 |
| Max Eingansleistung VA | 7,5 VA (24 V), 11 VA (230 V) |
| Max Eingansleistung W | 4 W (24 V), 4 W (230 V) |
| Montage | Einbau |
| Nominale Anschlusspannung | 24-230 V, 50/60 Hz AC, DC |
| Schutzklasse | III (24 V), I (230 V) |
| Einbauöffnung | ø75 |
| Temperature Range Min - Max (°C) (DE) | -30...+50 |
| Für Durchgangsverdrahtung geeignet | Ja |
Maßzeichnungen
Lichtverteilungstabellen
- Tabelle für offene Räume mit 0,5 lux nach Norm EN 1838. 0,5 m Randzone ist in der Tabelle berücksichtight.
- Messabstand uber Boden 0,02 m, Messergebnisse beim Batteriebetrieb.
R1 Abstand von Wand (X-Achse)
R2 Montageabstand zwischen den Leuchten (X-Achse)
R3 Montageabstand zwischen den Leuchten (Y-Achse)
R4 Abstand von Wand (Y-Achse)
Sicherheitsbeleuchtung für offene Räume (Deckenmontage)
| Montagehöhe (m) | Beleuchtungsstärke unterhalb der Leuchte (lx) | R1 (m) | R2 (m) | R3 (m) | R4 (m) |
| - | - | 0.5 lx | 0.5 lx | 0.5 lx | 0.5 lx |
| 2.5 | 4.3 | 5.5 | 10 | 10 | 5.5 |
| 4 | 1.9 | 6 | 11 | 11 | 6 |
| 6 | 1.6 | 6 | 11 | 11 | 6 |
- 1 Tabelle fur Fluchtwegebeleuchtung mit 1 lux auf der Mittelachse nach Norm EN 1838
- Messabstand uber Boden 0,02 m, Messergebnisse beim Batteriebetrieb.
R1 Abstand von Wand (X-Achse)
R2 Montageabstand zwischen den Leuchten (X-Achse)
R4 Abstand von Wand (Y-Achse)
Sicherheitsbeleuchtung für Fluchtwege (Deckenmontage)
| Montagehöhe (m) | Beleuchtungsstärke unterhalb der Leuchte (lx) | R1 (m) | R2 (m) | R4 (m) |
| - | - | 1 lx | 1 lx | 1 lx |
| 2.5 | 4.3 | 5 | 11 | 1 |
| 4 | 1.7 | 4 | 14 | 1 |
Downloads und Datenblätter
| Dateiname | Herunterladen |
|---|---|
| Produktkarte | Herunterladen |
| Allgemeine Informationen zur Installation von Teknoware Leuchten | Herunterladen |
| Betriebsanleitung Slimspot - VOT35 (Auf Englisch) | Herunterladen |
