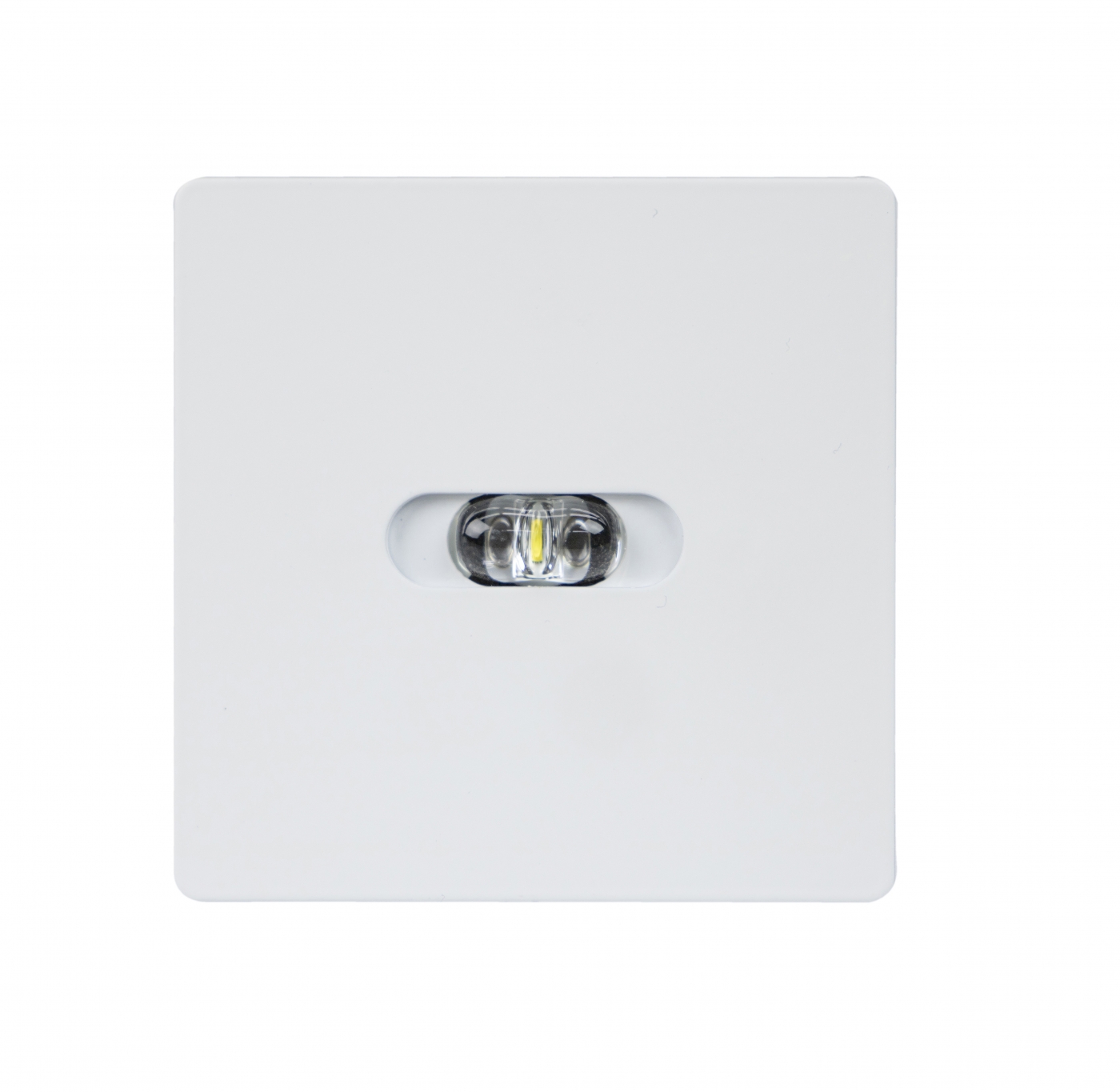

Slimspot II Line Lowbay Sicherheitsleuchte TWTA171W
Sicherheitsleuchte für 24-230 V Zentralbatterieanlagen
Slimspot II ist eine eingebaute Notbeleuchtung, die effektiv und nahtlos ist. Sie hat ein elegantes und minimalistisches Erscheinungsbild, so dass sie sich gut an ihre Umgebung und an die Architektur anpasst. Die breite Produktfamilie und Optikpalette Slimspot II bietet zahlreiche Optionen, die sich für eine Vielzahl Anwendungen und Systeme eignen. Slimspot II wurde für die Innenbeleuchtung konzipiert und hat einen haltbaren Metallrahmen. Die Standardfarbe der Leuchte ist weiß. Auf Wunsch ist es auch möglich, Slimspot II in Schwarz oder Grau zu bestellen, um sie an ihre Umgebung anzupassen.
Die Slimspot II Line Lowbay bietet ein langes, schmales Muster, das den Fluchtweg effizient beleuchtet.
| Produktcode | TWTA171W | GTIN | 6438045024721 | |
|---|---|---|---|---|
| Zollkode | 94056180 | Gewicht | 0,40 kg | |
| Abmessungen | 8,50 × 8,50 × 4,60 cm | Gehäusematerial | Metall | |
| CE Mark (DE) | Ja | Farbe | RAL9003 (Weiß) | |
| Elektrische Montage | 2 x 2,5 mm² (24 V), 3 x 2,5 mm² (230 V) | EN 60598-2-22 | Ja | |
| ETIM class | Sicherheitsleuchte (EC001957) | Hitzdrahtmessung für Kunststoffteile (°C) | 650 | |
| IP-Klasse | IP20 | Lichtquelle | LED | |
| Lichtstrom (lm) | 250 | Max Eingansleistung VA | 7,5 VA (24 V), 11 VA (230 V) | |
| Max Eingansleistung W | 4 W (24 V), 4 W (230 V) | Montage | Einbau | |
| Nominale Anschlusspannung | 24-230 V, 50/60 Hz AC, DC | Schutzklasse | III (24 V), I (230 V) | |
| Einbauöffnung | ø75 | Temperature Range Min - Max (°C) (DE) | -30...+50 | |
| Für Durchgangsverdrahtung geeignet | Ja |
| Produktcode | TWTA171W |
|---|---|
| GTIN | 6438045024721 |
| Zollkode | 94056180 |
| Gewicht | 0,40 kg |
| Abmessungen | 8,50 × 8,50 × 4,60 cm |
| Gehäusematerial | Metall |
| CE Mark (DE) | Ja |
| Farbe | RAL9003 (Weiß) |
| Elektrische Montage | 2 x 2,5 mm² (24 V), 3 x 2,5 mm² (230 V) |
| EN 60598-2-22 | Ja |
| ETIM class | Sicherheitsleuchte (EC001957) |
| Hitzdrahtmessung für Kunststoffteile (°C) | 650 |
| IP-Klasse | IP20 |
| Lichtquelle | LED |
| Lichtstrom (lm) | 250 |
| Max Eingansleistung VA | 7,5 VA (24 V), 11 VA (230 V) |
| Max Eingansleistung W | 4 W (24 V), 4 W (230 V) |
| Montage | Einbau |
| Nominale Anschlusspannung | 24-230 V, 50/60 Hz AC, DC |
| Schutzklasse | III (24 V), I (230 V) |
| Einbauöffnung | ø75 |
| Temperature Range Min - Max (°C) (DE) | -30...+50 |
| Für Durchgangsverdrahtung geeignet | Ja |
Maßzeichnungen
Lichtverteilungstabellen
- 1 Tabelle fur Fluchtwegebeleuchtung mit 1 lux auf der Mittelachse nach Norm EN 1838
- Messabstand uber Boden 0,02 m, Messergebnisse beim Batteriebetrieb.
R1 Abstand von Wand (X-Achse)
R2 Montageabstand zwischen den Leuchten (X-Achse)
R4 Abstand von Wand (Y-Achse)
Sicherheitsbeleuchtung für Fluchtwege (Deckenmontage)
| Montagehöhe (m) | Beleuchtungsstärke unterhalb der Leuchte (lx) | R1 (m) | R2 (m) | R4 (m) |
| - | - | 1 lx | 1 lx | 1 lx |
| 2.5 | 7.5 | 9 | 21 | 1 |
| 4 | 3 | 10 | 28 | 1 |
| 6 | 1.5 | 9 | 22 | 1 |
